UG编程轮廓铣切削参数中切削步长的设定

“切削步长”是专用于轮廓铣的切削参数。

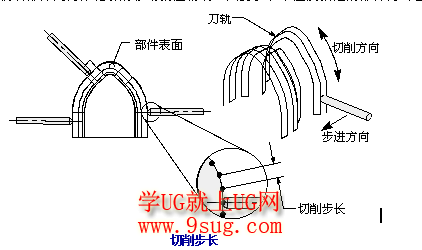

切削步长可控制壁几何体上的刀具位置点之间沿切削方向的线性距离。步长越小，刀轨沿部件几何体轮廓的移动就越精确。只要步长不违反指定的部件内公差/部件外公差值，系统就会应用为“切削步长”输入的值。

“刀具直径和指定”用于调整切削步长的大小，以防止忽略小的特征，如下所示。

在上图中，部件表面特征被忽略，原因是切削步长值过大而且生成的驱动点过少。驱动点之间距离太远，导致连续驱动点生成在特征的一侧。因为特征上没有直接的驱动点，所以刀路会直接穿过该特征。

通过减小切削步长，可创建更多的驱动点，并将识别该特征，如下所示。
