CATIA放样与减去放样命令讲解

CATIA 放样

       该功能是放样（Loft），用一组互不交叉的截面曲线和一条指定的或自动确定的脊线（Spine）扫描得到的形体，形体的表面通过这组截面曲线，见图4-18。如果指定一组导线（Guides），那么形体还将受到导线的控制。可以为截面曲线指定相切支撑面，使放样形体和支撑面在此截面处相切，还可以在截面曲线上指定闭合点（Closingpoint），用于控制形体的扭曲状态。

放样

单击图标  ，弹出图4-19所示放样定义对话框。

放样定义

该对话框上部的列表框按选择顺序记录了一组截面曲线。下部有Guides、Spine、Coupling和Relimitation四个选项卡。

（1）Guides选项卡：输入各截面曲线的导线。

（2）Spine选项卡：输入所选的脊线，默认的脊线是自动计算的。

（3）Coupling选项卡：控制截面曲线的偶合，有以下四种情况：

Ratio：截面通过曲线坐标偶合。

Tangency：截面通过曲线的切线不连续点偶合，如果各个截面的切线不连续点的数量不等，则截面不能偶合，必须通过手工修改不连续点使之相同，才能偶合。

Tangency then curvature：截面通过曲线的曲率不连续点偶合，如果各个截面的曲率不连续点的数量不等，则截面不能偶合，必须通过手工修改不连续点使之相同，才能偶合。

Vertices：截面通过曲线的顶点偶合，如果各个截面的顶点的数量不等，则截面不能偶合，必须通过手工修改顶点使之相同，才能偶合。

截面线上的箭头表示截面线的方向，必须一致；各个截面线上的ClosingPoint所在位置必须一致，否则放样结果会产生扭曲。

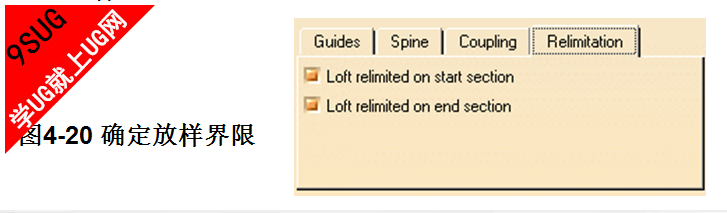

（4）Relimitation选项卡：控制放样的起始界限，见图4-20。当该选项卡的切换开关为打开状态时，放样的起始界限为起始截面；如果切换开关为关闭状态，若指定脊线，则按照脊线的端点确定起始界限，否则按照选择的第一条导线的端点确定起始界限；若脊线和导线均未指定时按照起始截面线确定放样的起始界限。

放样界限

CATIA 减去放样

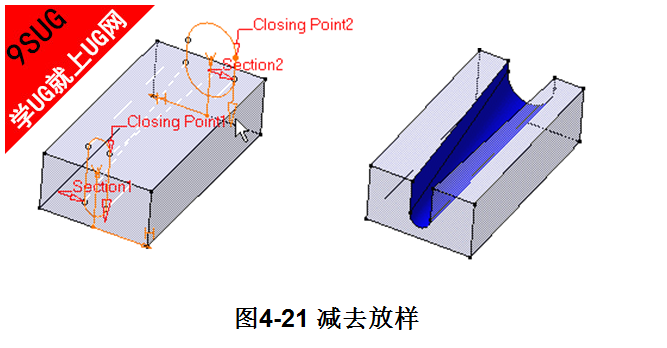

        该功能是从已有形体上去掉放样形体，与放样结果相反，见图4-21。减去放样的操作过程、对话框的内容及参数的含义与放样完全相同。

减去放样
