CATIA三维命令之肋、狭槽、加强筋

概述：
        本节为大家讲解三个CATIA三维建模命令，它们分别是肋、狭槽、加强筋，以下是CATIA图文教程，欢迎阅读！

1、肋

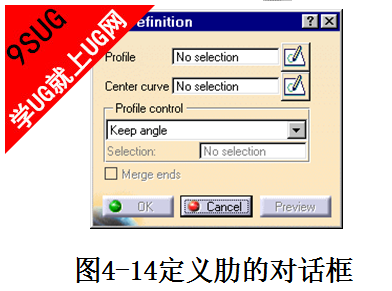

        该功能是将指定的一条平面轮廓线（Profile），沿指定的中心曲线（Center curve）扫描而生成形体。轮廓线是闭合的平面曲线，中心曲线是轮廓线扫描的路径。如果中心曲线是三维曲线，那么它必须切线连续，如果中心曲线是平面曲线，则无需切线连续，如果中心曲线是闭合三维曲线，那么轮廓线必须是闭合的。单击图标   ，弹出图4-14所示定义肋的对话框。

肋

该对话框Profile control项有以下三种选择：

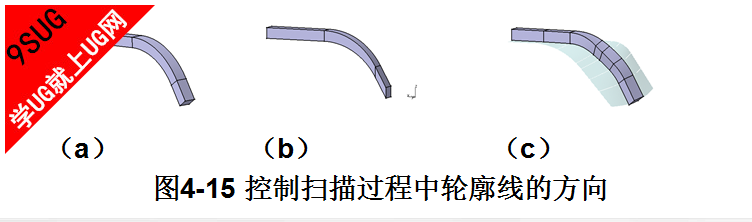

        （1）Keep angle：轮廓线所在平面和中心线切线方向的夹角保持不变，见图4-15（a）。
        （2）Pulling direction：轮廓线方向始终保持与指定的方向不变。通过Selection项选择一条直线，即可确定指定的方向，见图4-15（b）。
        （3）Reference surface：轮廓线平面的法线方向始终和指定的参考曲面夹角大小保持不变。通过Selection项选择一个表面即可，见图4-15（c）。

扫略

2、狭槽

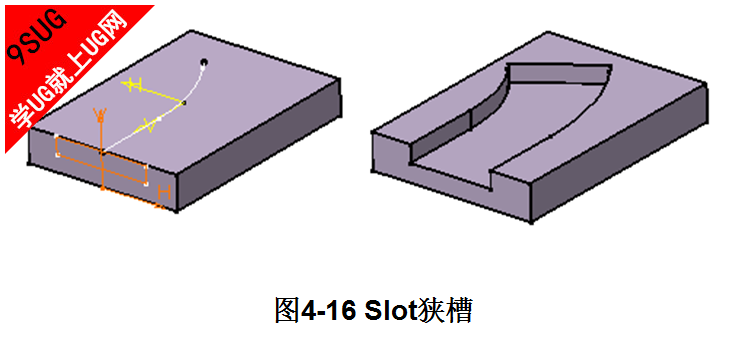

      该功能是生成狭槽（Slot），狭槽与肋相反，是从已有形体上去掉扫描形体，见图4-16。它的定义、条件和操作过程与肋相同。

狭槽

加强筋
3、加强筋
        该功能是在已有的形体的基础上生成加强筋。加强筋的截面是通过已有的形体的表面和指定的轮廓线线确定的。可将加强筋的截面沿其法线正、反或双向拉伸到指定厚度。单击该图标，弹出图4-17所示定义加强筋的对话框。

加强筋

该对话框的说明如下：
（1）Thickness栏
       编辑框内输入加强筋厚度；若切换开关Mirrored extent为开，将双向拉伸；若单击Reverse direction按钮，将改变拉伸为当前的反方向。
（2）Depth栏
       若单击Reverse direction按钮，将在指定的轮廓线的另一侧形成加强筋的截面。
（3）Profile栏
       确定加强筋的轮廓线。
