CATIA v5 抽壳命令使用教程

CATIA抽壳
      该功能是保留实体表面的厚度，挖空实体的内部，也可以在实体表面外增加厚度。单击该图标，弹出图所示抽壳定义对话框。

CATIA

图抽壳定义对话框
CATIA抽壳对话框各项的含义如下：
（1）Default inside thickness：从形体表面向内保留的默认厚度，例如输入10。
（2）Default outside thickness：从形体表面向外增加的默认厚度，例如输入0。

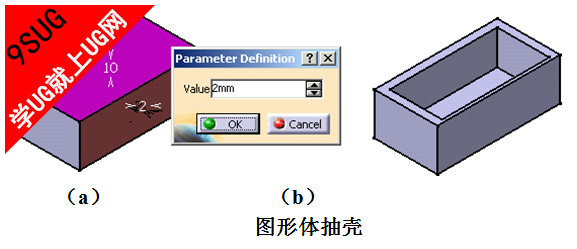

（3）Faces to remove：选择要去掉的表面，呈深红色显示，默认的厚度显示在该面上，例如选择图（a）所示形体的顶面。

（4）Other thickness faces：确定非默认厚度的表面，呈蓝色显示，并出现该面的厚度值，双击厚度值可以改变该面的厚度。例如，选择图（a）所示形体的右前面，并将厚度值改为2。

单击OK按钮，即可得到图（b）所示形体。
