catia特征编程命令之变半径倒圆角

catia变半径倒圆角

变半径倒圆角

        该功能是在同一棱边上倒出半径为变化的圆角。单击该图标，弹出图4-24所示对话框。

变半径倒圆角

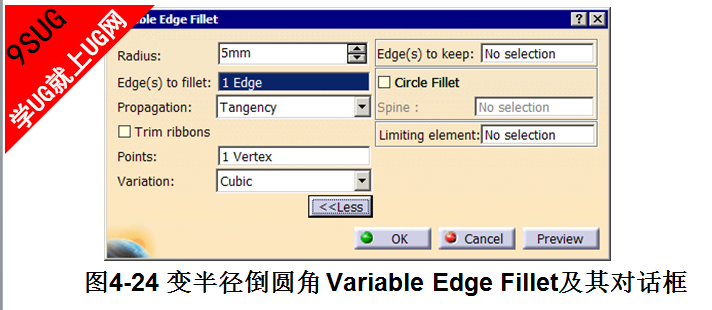

图4-24 变半径倒圆角 Variable Edge Fillet及其对话框该对话框中Radius 、Propagation 、Trim ribbons 、Edge(s) Edge(s) to keep和Limitingelement各项与前面倒固定半径圆角的含义相同。其余各项的含义如下：

（1）Edges(s)to filet：输入倒圆角的棱边。选中一条棱边时，棱边的两端显示了两个点和默认的半径值。

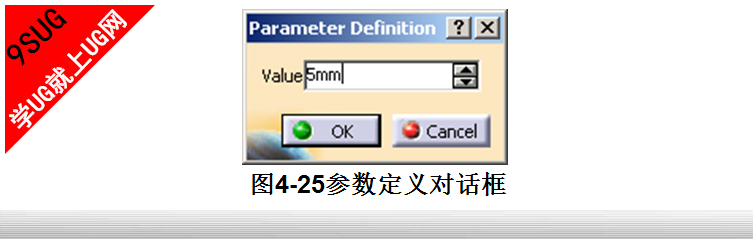

（2）Points：用来选取设置圆角半径的位置。首先单击该输入框，然后在被选棱边上单击某处，在被单击某处显示了一个点和默认的半径值。双击半径值，弹出图4-25所示参数定义对话框。通过该对话框可以修改半径的数值。

参数定义对话框

（2）Viriation ：控制半径变化的规律，有Linear和Cubic两种选择，Linear选项使圆角角半径呈线性变化，见图4-26（a），Cubic选项使圆角角半径呈立方曲线变化，见图4-26（b）。

线性变化和立方曲线变化的圆角
