母模爆炸式滑塊（行位设计系列）

母模爆炸式滑塊
1. 爆炸式滑塊適用場合

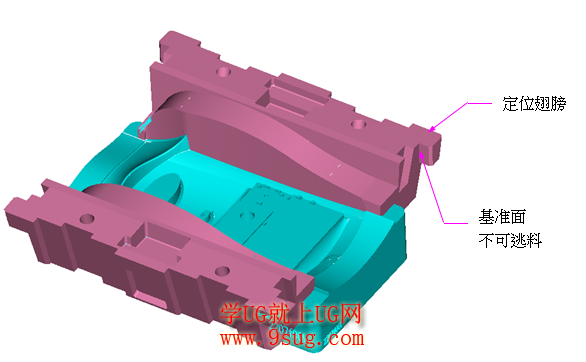

一般成型在母模側且對滑塊成型面積較大，尤其是滑塊在母模側很深的情況下使用。(下圖為爆炸式滑塊典型實例：)

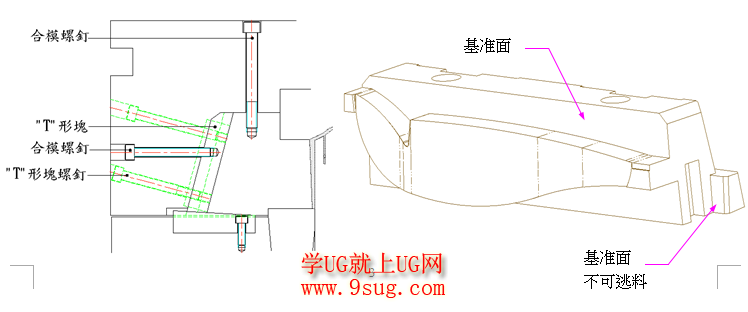

2. 炸式滑塊簡圖如下：


3. 行程計算：

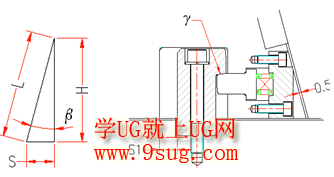

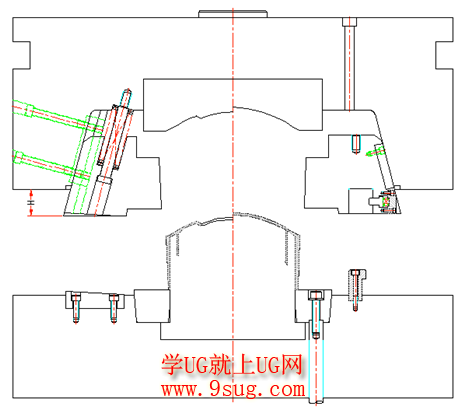

如下圖中S=L*sinβ，(β為T槽角度；L為沿T槽方向行程；S為滑塊水平運動距離)，H=L*cosβ  (H為滑塊純垂直運動距離)。

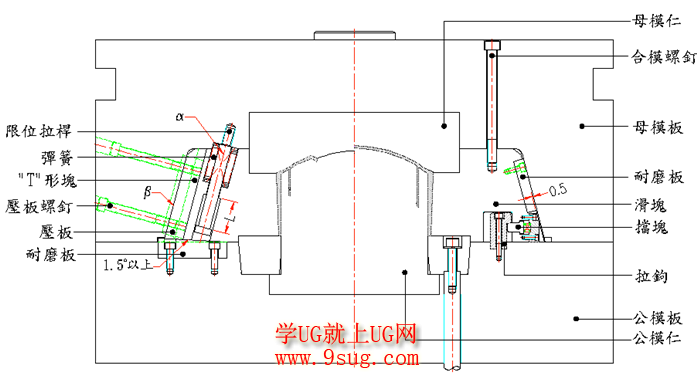

4. 爆炸式滑塊設計要求及注意事項：如右圖中所示：
a.底部耐磨板要做斜面，減少滑塊與公模板間磨損，一般取1.5˚~3˚，裝配位置須在滑塊重心3/4處。
b.S1>S　（S為滑塊水平運動距離）
c.滑塊背部耐磨板要高出滑塊背部0.5mnm
e.擋塊與抓勾間角度γ＞耐磨板傾斜角度f.β＝α （β為“T”槽角度；α為限位拉桿角度）


g.T型塊長度盡量取長，高出母模板10mm即可。

h.滑塊頭部以及尾部要裝合模螺釘，便於組模，試模要取下。
i.鎖T形塊螺釘要垂直於T形塊
j.頭部彈簧須求滑塊重量
k.滑塊背部要做對刀平面　
l.滑塊兩側面要做限位槽


m.滑塊頭部一定要做基准面，便於組模及加工基准，一般取8mm以上。

n.爆炸式滑塊一定要做凸肩（定位翅膀），以利合模且要有一個基准，不可逃料。

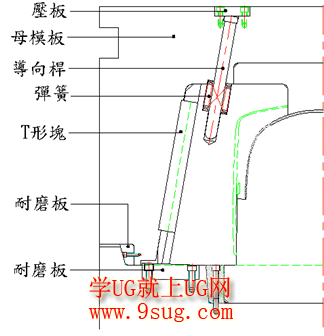

5. 特深爆炸式滑塊注意事項：
a.導向桿要從母模板裝置
a.母模板要凸出公模板內，防止母模板外掀，增加模具強度
b.在母模板凸出外側要做耐磨板，防止磨損，易調整
d.其他注意事項與上述相同
