电话机底壳弹块模具结构剖析

      电话机是什么咱们就不说了，我们模具设计部的办公室都有这个与外界沟通的工具，当你在使用这个工具的时候，你有想过电话机壳是怎么生产出来的吗？

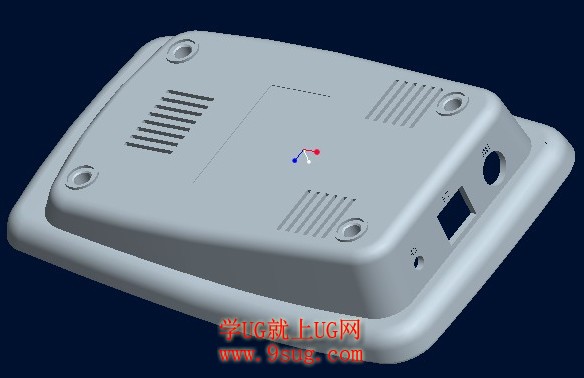

      弹块是什么？弹块是ug模具设计工程师设置产品时考虑的一种模具结构，常常用于出零件上面的孔、扣之类的特征，是一种活动的机构，类似于行位、斜顶。请看下图：


就上ug网

      这是一个典型的电话机壳产品，用ug设计这套模具有三种做法: 第一种方案是穿山孔行位,穿山孔做法前模开孔口较溥造成断裂机会大不可取。第二种方案整个做行位,由于开模时要先走行位对模胚要求用简化或细水口模胚,造成成本大且加工工序多,由于行位开口较阔注塑压力大须铲鸡和加锁才不致造成批锋，因此也不可取。第三种方案是用斜弹,此方案好处多多。 1:普通膜胚即可成本较少；2:加工工序较少前模可用线切割(有慢走丝更好)一次成型省去很多麻烦(当然你想省钢料可将行位斜度做在模胚上),行位亦可线割为半成品；3:装配较简单。

就上ug网

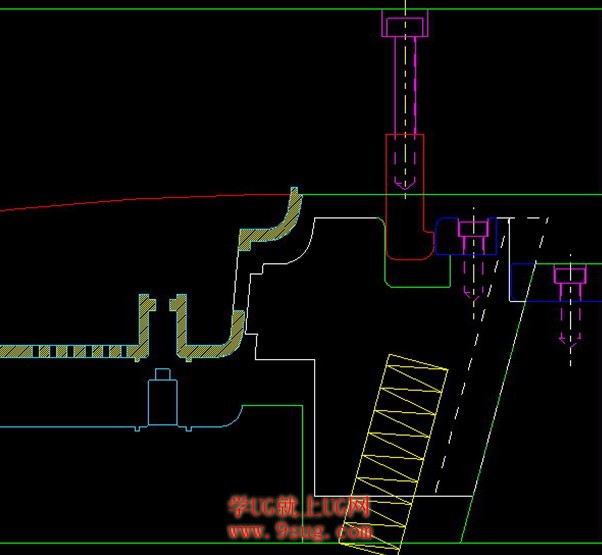

下图为弹块装配到模具中的合模状态。

就上ug网

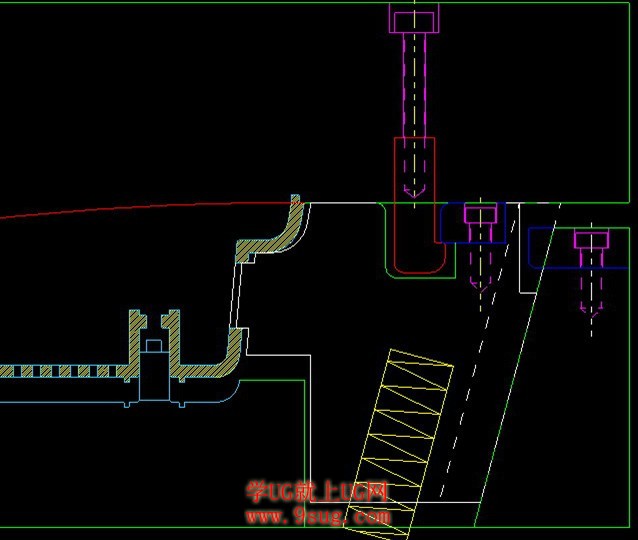

下图为弹块即将出模的状态

就上ug网

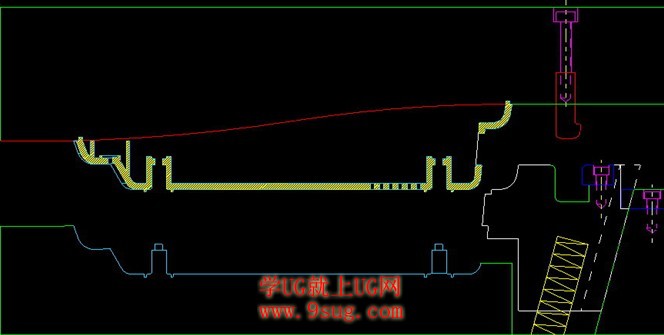

下图为模具完全开模状态

就上ug网

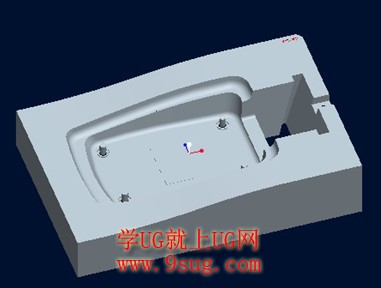

       通过上图的几个CAD二维图纸说明，相信大家对电话机壳的弹块模具设计结构都有一定的了解了！在ug模具设计的这条道路上，我们要多观察别人的模具结构，从中汲取一些有用的知识来增长人们的设计经验。最后奉上电话机壳弹块模具结构的三维爆炸图。

就上ug网

      本文由学ug就上ug网原创，转载请注明。
