一‧擋料的拆法

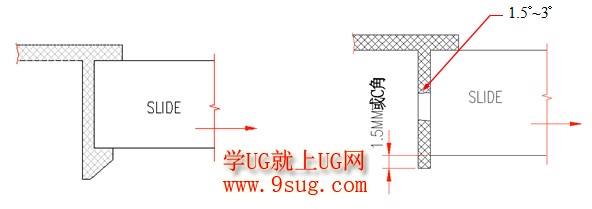

        防止成品被滑塊拉傷或拉變形，從而影響成品質量，故將一部分肉厚留在模仁內以阻止成品變形或拉傷。

如下圖：

行位设计

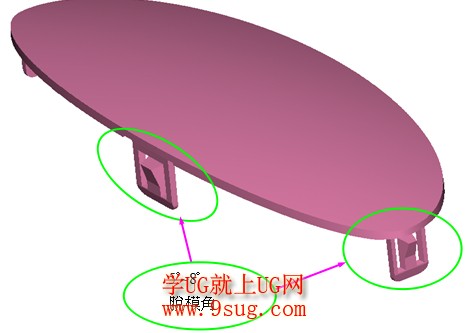

        注：對於倒勾成形在成品側壁時，須要增加脫模角度。如下圖所示：

滑块模具

二‧滑塊頭部插破的拆法

1.滑塊與母模仁插破

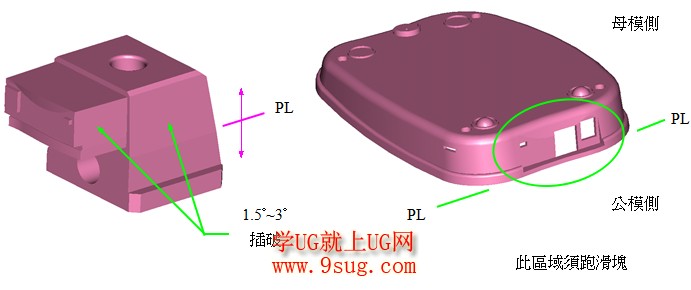

        由於滑塊頭部伸進母模仁中(高出PL面)，為避免在合模過程中損傷母模仁或滑塊，故在滑塊PL面以上做插破角。如下圖：

行位结构

2.滑塊與公模仁插破

        為避免滑塊在運動過程中與公模支間磨擦而損耗,從而產生漏膠現象，故在滑塊頭部做插破角。如下圖：

滑块出模

3.滑塊與滑塊之間做插破

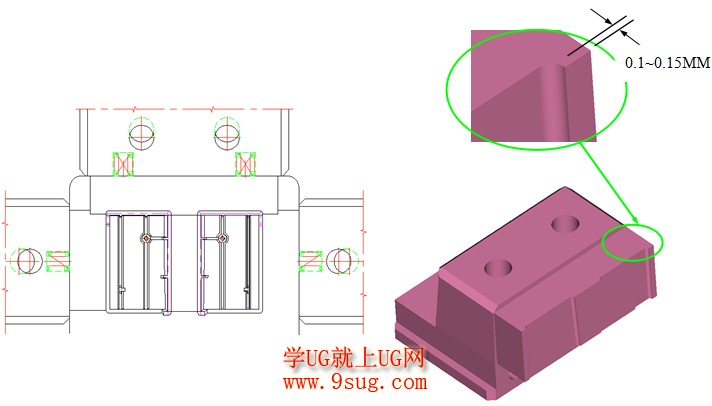

        一般在兩支滑塊對分的場合下使用，采用兩支滑塊對插定位，防止滑塊錯位(如同軸度)，如下圖：

滑块

四‧R角的拆法如下圖    UG博客http://www.ugboke.com

        如成品多側跑滑塊且成品外形有R角時，R角處有兩種拆法。（如下圖）：

行位

五‧特殊成品決定需要滑塊拆法

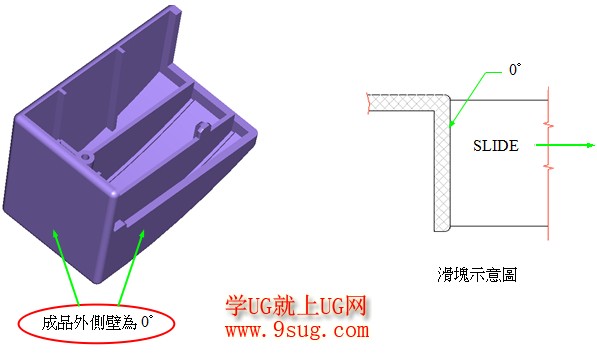

        1. 成品外側為零度拔模角且成品外觀要求又嚴格，表面不允許有拉傷、刮傷的痕跡，此時要滑塊來成形。

弹块

        2. 對於成品側壁開槽且槽邊緣導R角時，需要跑滑塊機構，如拆在模仁上會有倒勾產生。如下圖所示：

  成品示意圖如下：
