绘制轮廓线（CATIA v5系列教程）

绘制图形

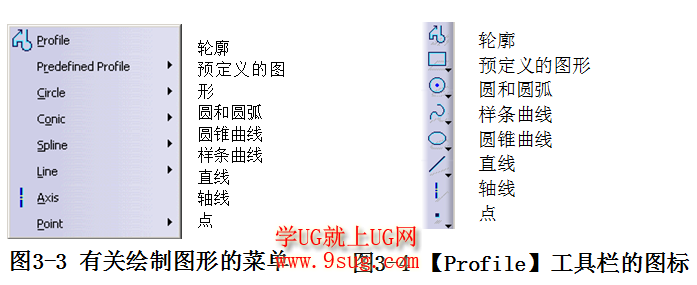

选取菜单【Insert】-【Profile】即可显示图3-3所示有关绘制图形的菜单，从中选取绘制图形的菜单项，或者单击图3-4所示【Profile】工具栏的图标，即可绘制所选的图形。

绘制轮廓线
绘制由若干直线段和圆弧段组成的轮廓线。单击图标，提示区出现“Click or select start point of the profile”的提示，【Sketch tools】工具栏显示为图3-5所示的状态。

【Sketch tools】工具栏的右端增加了直线段、沿前一段相切的方向绘制圆弧段和3点绘制圆弧段3个图标。当前线段的种类橙色显示。图标的右方是起点的“H”和“V”文本编辑框。

1．确定轮廓线的起点
      移动鼠标，在【Sketch tools】工具栏显示了光标的当前位置，单击鼠标左键，即输入了该轮廓线的起点，也可通过工具栏的“H”和 “V”文本编辑框键入起点的坐标。【Sketch tools】工具栏也随之改变为图3-6所示绘制直线段的状态。


                     图3-6
2.确定轮廓线直线段的端点或绘制圆弧段
     此时除了可以用光标或x、y的坐标方式确定直线段的端点外，还可通过工具栏的“L”和“A”编辑框键入直线段的长度和角度确定直线段的端点。
每段线开始都是绘制直线状态，如果单击图标   或   ，将改变为绘制圆弧段。Tools工具栏也随之改变为图3-7所示绘制圆弧段的状态。单击图标   ，将绘制由三个点确定的圆弧，因此还需要输入两个点，在【Sketch tools】工具栏上依次出现“Second Point”和“End Point”的提示；单击图标   ，绘制的圆弧与前一段直线或圆弧相切，因此只需要输入一个点。


如果在绘制圆弧时改变为绘制直线，可单击图标     。如果按下鼠标左键从轮廓线的最后一点拖动一个矩形，将得到一个圆弧，该圆弧与前一段线相切，端点在矩形的对角点上。

      绘制轮廓线的段数没有限制，若再次单击图标或者双击鼠标左键，将结束绘制轮廓线；若首尾两点重合，将自动结束绘制轮廓线。
