catia v5零件的缩放显示技巧及观察方法

        零件的缩放显示技巧，是操作CATIA V5软件的基础，只有熟练的对图形进行缩放、改变观察位置等，才能把CATIA V5软件灵活的进行运用。
catia v5缩放显示
1. 最佳显示
       单击该图标或选择菜单【View】【Fit All In】，全部图形对象按最佳比例显示。
2. 放大显示
       单击一次该图标，显示比例约放大1.4倍。
3. 缩小显示
       单击一次该图标，显示比例约缩小1.4倍。
4. 缩放显示
       选择菜单【View】-【Zoom In Out】，按住鼠标左键，向外移动光标，放大显示，向内移动光标，缩小显示。
5. 窗口放大显示
       选择菜单【View】-【Zoom Area】，在P1点按住鼠标左键，移动光标到P2点，松开鼠标左键，以P1、P2为对角点的矩形区域尽可能大地被显示。

catia v5改变观察位置
        单击图标或选择菜单【View】【Pan】，按住鼠标左键，观察位置随着鼠标的移动做同样的平移。
catia v5改变观察方向

1．从任意方向观察形体

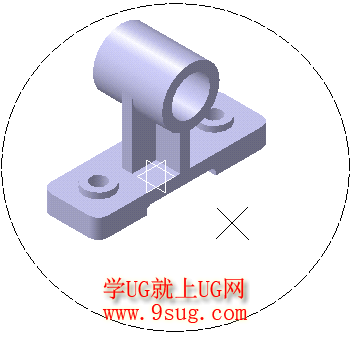

        单击图标 或选择菜单【View】-【Rotate】，按住鼠标左键，出现一个×和一个虚线的圆，见图2-14。×表示人眼的位置，圆心位于坐标系的原点，×与圆心连线即为观察方向。×在圆内表示从前向后观察，×在圆外表示从后向前观察。图形对象随着鼠标沿弧线的移动而旋转。


2. 沿基准平面法线的方向观察形体
     单击图标，选择基准平面，例如从特征树上选择xy平面。图2-15所示依次是沿xy平面、yz平面、zx平面的法线方向观察形体的结果。

本文章内容需要用户多多的进行实际操练，不需要死记硬背，熟能生巧讲解的就是这个道理。
