catia v5栅格约束控制方法讲解

catia v5约束控制
        在草图设计环境下，利用约束功能，可以便捷地绘制出精度更高的图形。根据作图需要，可以选择栅格约束、几何约束或尺寸约束。选择下拉菜单【View】【Toolbars】【Sketch tools】即可显示图3-64所示工具栏。

图3-64【Sketch tools】工具栏
catia v5栅格约束

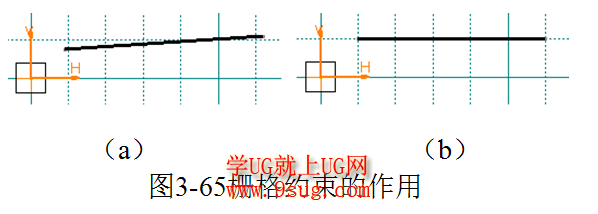

       栅格约束就是用栅格约束光标的位置，约束光标只能在栅格的一个格点上。图3-65是在关闭栅格约束的状态下，用光标确定的直线，图3-65是在打开栅格约束的状态下，用光标在同样的位置确定的直线。显然，在打开栅格约束的状态下，容易绘制精度更高的直线。

catia v5切换栅格约束的状态
       单击工具栏的图标       ，即可切换栅格约束的状态，橙色显示的图标     表示栅格约束为打开状态。

设置catia v5栅格的大小
        选择菜单【Sketch tools】【Options…】，即可显示【Options】对话框，单击该对话框结构树的Sketcher项，即可显示图3-66所示含有Sketcher选项卡的【Options】对话框。

（1）切换开关
        确定栅格的显示方式。打开或关闭该切换开关，即可切换栅格为显示或不显示的状态。

（2）切换开关
        确定栅格的约束状态。打开或关闭该切换开关，即可切换栅格约束为打开或关闭的状态。栅格的约束状态与它的显示方式是各自独立的。

（3）切换开关为打开状态的前提下，若该切换开关为打开状态时，允许光标输入的点调整到几何约束的位置上，否则光标输入的点只能被捕捉到栅格的一个格点上。

（4）编辑框
     确定水平或垂直方向栅格（细实线绘制）的大小。

（5）刻度编辑框
      确定水平或垂直方向每个栅格的刻度（点线绘制）。
