绘制圆和圆弧
     单击图标     ，将弹出含有下列一些方式绘制圆和圆弧的工具栏。

1.圆心、半径方式绘制圆
    输入两个点，第一个点为圆心，两点连线为半径，或者输入圆心和半径都可得到一个圆。
2.三点方式绘制圆
     输入不在同一直线上的三个点即可得到一个圆。
3.以对话框的方式绘制圆
     单击该图标，将弹出图3-21所示【Circle Definition】对话框，按直角(Cartesian)坐标或极坐标(Polar)方式填写圆心的坐标和半径，即可得到一个圆。

图3-22
4.绘制与三个对象相切的圆
单击该图标，选取三条直线、圆或圆弧，即可得到与被选对象相切的圆，见图3-22所示的大圆。

5.三点方式绘制圆弧
   输入不在同一直线上的三个点，第一点为圆弧的起点，第二点为圆弧上点，第三点为圆弧的端点。
6.起点、端点、第三点方式绘制圆弧
   与三点方式不同的是最后一个点为圆弧上点，也可以输入半径，但需要输入最后一个点确定圆弧在前两个点在圆弧的哪一侧。
7.圆心、半径、起始角、包含角方式绘制圆弧
     单击该图标，【Sketch tools】工具栏显示为图3-23所示的状态。


图3-23 圆心、半径方式绘制圆弧的【Sketch tools】工具栏

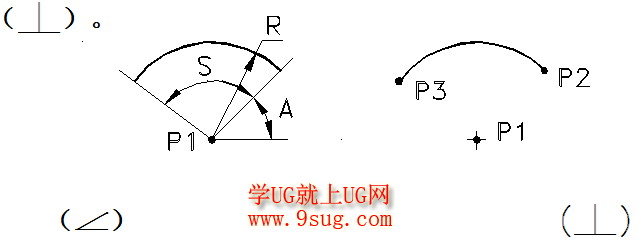

（1）圆心、半径、起始角（A）、包含角（S）方式绘制圆弧
输入圆弧的圆心、半径、起始角、包含角即可得到图3-24（a）所示的圆弧。
   （2）三点确定起始角、包含角方式的圆弧
第一点P1为圆弧的圆心，第二点P2为圆弧的起点，也是圆弧的起始角，第三点P3为圆弧的终点，见图3-24（b）。


    图3-24圆心、半径、起始角、包含角方式绘制圆弧
