CATIA V5设计平行四边形（CATIA系列）

绘制平行四边形

平行四边形

单击该图标，提示区出现“Click or select a point to define the first side”的提示，【Sketch tools】工具栏的状态与图3-10相同。
（1）三点确定平行四边形

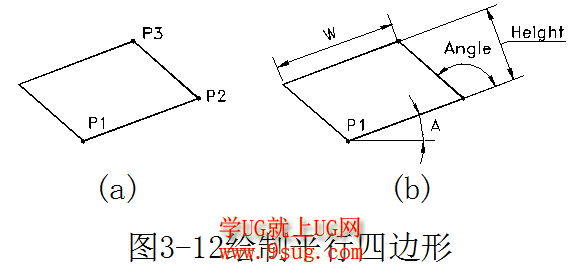

   第一点P1确定了平行四边形的位置，第二点P2与第一点P1确定了平行四边形的底边，第三点P3确定了平行四边形的另一条边，见图3-12（a）。
（2）一点、宽度、角度和另一点确定平行四边形
   如果输入了平行四边形的一个点P1、宽度W和角度A，只是确定了平行四边形的底边，还需输入与P1对角的另一点，才能确定这个平行四边形。

3）一点、宽度、角度、另一边角度和平行四边形的高度确定平行四边形
输入了平行四边形的一个点P1、宽度W和角度A，确定了平行四边形的底边，再输入另一边角度Angle和平行四边形的高度Height，就确定了这个平行四边形，见图3-12（b）。
