CATIA 观察方向的选择标准与显示模式

CATIA选择标准的观察方向

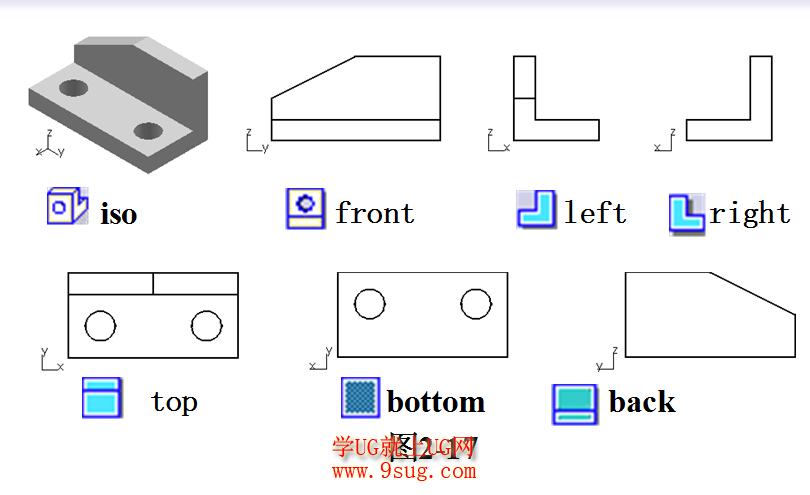

        在标准方向观察形体通常称为视图，从前向后观察，得到主(front)视图，从左向右观察，得到左(left)视图，从右向左观察，得到右(right)视图，从上向下观察，得到俯(top)视图，从下向上观察，得到仰(bottom)视图，从后向前观察，得到后(back)视图。

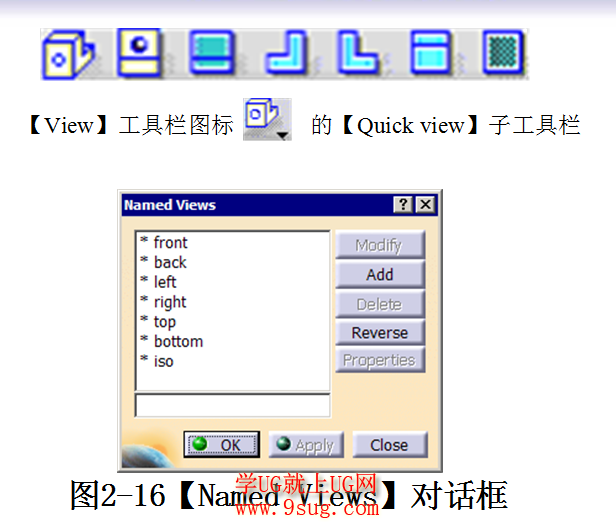

        通过 【View】工具栏图标 的【Quick view】子工具栏或者选择菜单【View】【Named Views …】，通过随后弹出的图2-16所示有关命名视图的【Named Views】对话框确定标准的观察方向。


CATIA选择显示模式
          通过【View】工具栏图标 的【View mode】子工具栏或者选择菜单【View】-【Render Style】可以确定以下显示模式：

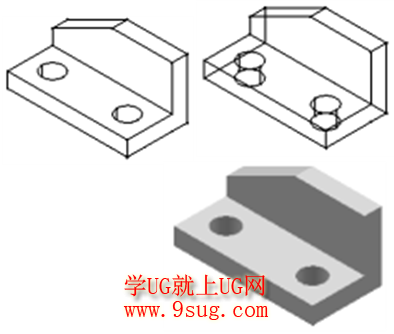

（1）形体用三维线框表示。

（2）边或轮廓线用前景色，表面用背景色，不显示被表面遮挡的边或轮廓线。

（3）用前景色浓淡着色显示形体的表面。

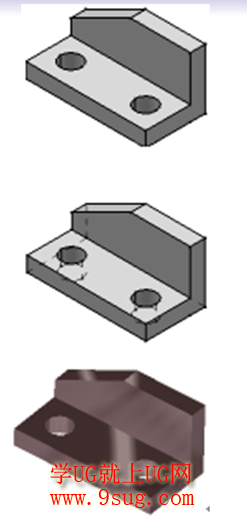

（4）除了用前景色浓淡着色显示形体的表面之外，还用背景色显示形体的边或轮廓线。

（5）  除了用前景色浓淡着色显示形体的表面之外，还用背景色显示形体所有的边或轮廓线。

（6）将材质信息附着到形体的表面上。


CATIA设置三维形体的投影模式
三维形体可以选用平行投影图或透视图投影模式。
1.平行投影模式
选择菜单【View】－【Render Style】－【Parallel】，即可切换到轴测图投影模式。

2. 透视投影模式
选择菜单【View】－【RenderStyle】－【Perspctive】，即可切换到透视图投影模式。
