压铸比压和圧射速度的控制及其作用？_就上UG网

比压定义：
"比压"是单位面积上所受到的压力。在每一次压射中，都是由压力推动冲头，将压射室中的金属液通过内浇口充满型腔，直至压实成形。按照填充加压的程序和作用，把其全过程划分为两部分，即压射比压和增压比压。

比压

    （1）压射比压 其是冲头在快速压射中，将压射室中的金属液在设定时间内注入内浇口，直至填满型腔所需要的压力。这个压力的产生，来自于金属液高速通过内浇口时的阻力，压力的大小与内浇口的截面积、充填时间的长短成反比，与充填速度成正比。一般来说，它的比压值在极短的时间内跳跃出现，很难察觉，只有用参数测试仪器进行测试时，才能在屏幕上显示它的大小和变化。
    压射比压由充型时的工艺参数以及内浇口面积等参数来确定，它在型（模）具设计中以及选择设备功能时已考虑了这个因素，然而它对铸件的质量确实有很大的影响，为最终压力（增压比压）的实现奠定了基础。

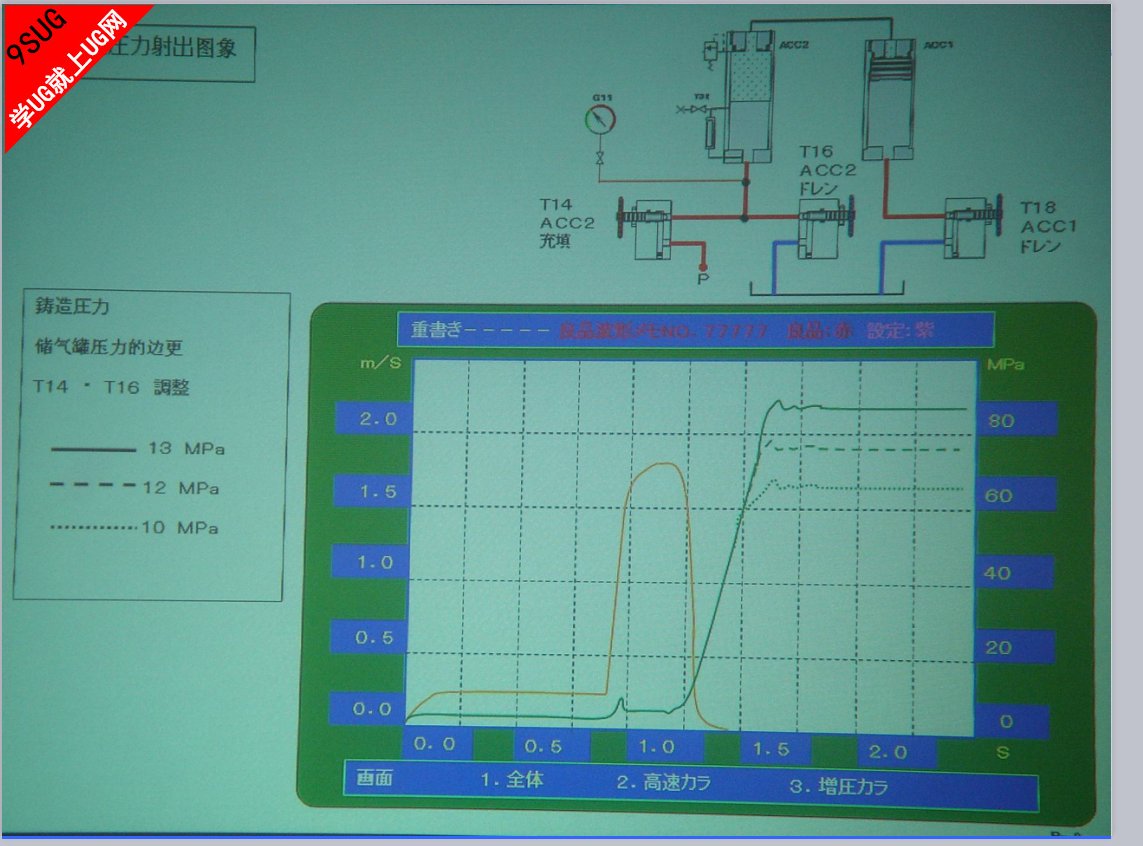

    （2）增压比压 在铸件生产中，最终比压就是在当金属液充满型腔后，在金属液尚未凝固前，单位面积所受到的压力。增压比压是指压射液压缸增压后冲头作用在金属液上的最终压力。由于金属液充满型腔后冷却极快，尤其是内浇口部位冷却更快，仅有0.80～2.5。，因此要求增压建压时间必须在0.03～0.04s内完成，这是压铸机压射系统性能的主要指标之一。在铝合金生产中压射比压一般在30MPa 左右，由于压射比压较低，它仅能推动金属液通过内浇口基本充满型腔，形成铸件的基本轮廓，而增压比压却要比压射比压高得多，因此在充满型腔以后的同时，紧接着加上高的比压，会使铸件的外观轮廓更为清晰，金属的内部组织更为细密，使铸件的质量有显著提高。但是这些效果也只有在铸件具有一定壁厚以及在金属充填中没有空气卷入才能实现，因为高比压并不能消除缩孔或气孔，气孔在高比压下只能减少体积，而不能排除气孔，所以，盲目地无原则地采用高比压生产，只会使铸件的飞边增加，型（模）具使用寿命降低，而得不到应有的效果。

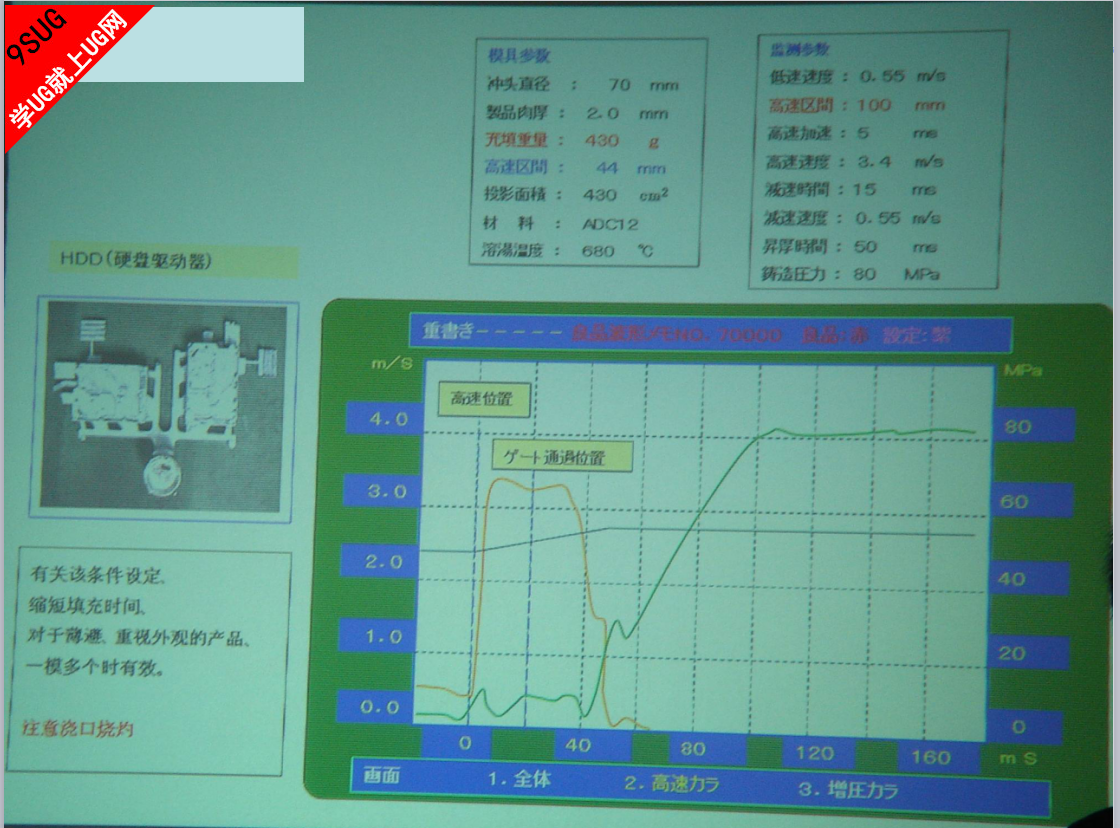

压射速度的控制及作用

压射速度是指冲头在单位时间内运动的距离，在一般压铸机上的压射系统中设有二级速度，即慢速压射速度和快速压射速度。也有少数压铸机上设有三级速度。即：慢速、较快和快速。每级压射速度都起到不同的作用和效果，应按铸件的需要给予调定。

速度


（1）慢压射速度 慢压射速度是冲头自开始运动起，将压射室中的金属液推向前进，使金属液在压射室中的液面升高注满，直至将金属液送到内浇口之前的前进速度，慢压射速度选择的原则是：
    1）使金属液在倒入压射室内到金属液注入内浇口时热量损失为最少。
    2）在冲头向前推进中，使金属液不产生翻滚、涌浪现象，卷入气体为最少。
    3）防止金属液从浇口中溅出。
    （2）快压射速度 快压射速度是在冲头推送金属液将其送入浇口之前的瞬间直至充满型腔为止时的速度。这一级速度的选择原则是：
    1）金属液在充满型腔前必须具有良好的流动性。
    2）保持金属液能快速有序充满型腔，并把型腔中的气体排出到型腔外。
    3）不形成高速的金属流冲刷型腔或型芯，避免粘型（模）现象的产生。这一阶段的速度可按合金种类和铸件结构，在2.5～5m/s间选择，只有极个别的铸件，需超过5m/s的压射速度。压射速度高，铸件外形轮廓的清晰度好，表面质量高。过高的压射速度会使铸件的内部存在气孔、表面层气泡增多，飞边增大，甚至产生型（模）具冲蚀现象；压射速度太低，铸件会出现欠铸或轮廓不清等缺陷。因此压射速度的选择应按铸件所用的合金、结构而区别，在一般情况下均应该从低限向高限逐步的调整，在不影响铸件质量 的前提下，以较低的充填速度为宜。二级速度的高或低，二级速度的起始点的调定，对铸件质量都是极为重要的。
    （3）三级速度 设有三级速度的机器较少，其目的在于缓解用二级速度充型中的矛盾，在整个压射过程中，其允许的时间极短，特别是充填速度、充填时间都是有限定的，可调节的范围极少，只有在大型的压铸机上，其压射行程较长时，三级压射才可显示它的优越性。
