UG7.5做全3d制图时候出现很多不需要的图层,如何删除呢?

[复制链接]
常乐的知足者发表于 2018-5-19 10:56:11 | 显示全部楼层 |阅读模式
UG7.5做全3d制图时候出现很多不需要的图层,如何删除呢?
一般我们在做ug工程制图的时候,分好图层后,在制图环境下已经讲模具或者产品的工程图做完了,也就是该标的数,加工,测量的数据都制作完后,

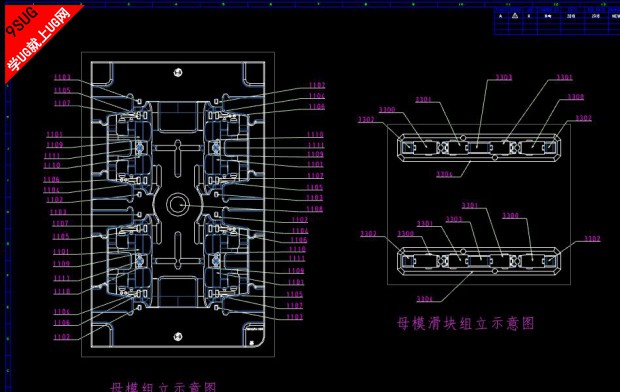

这个时候你又在建模环境下操作一些,比如布尔运算,或者和其他的一些体发生了一些运算,或者增加了一些图层,这个时候你在进入制图环境的时候呢,会出现很多乱码,图层,有的并不是自己需要的,这个时候你将怎么解决呢?


下面是解决方法
首选进入制图环境

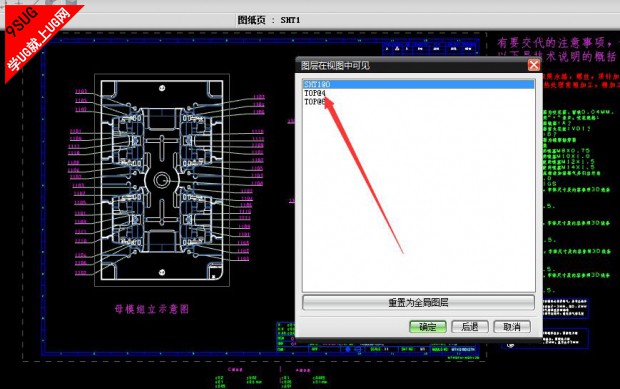

按快捷键 Ctrl shift+v出现如下界面

然后选择你所投影的视频然后出现如下界面

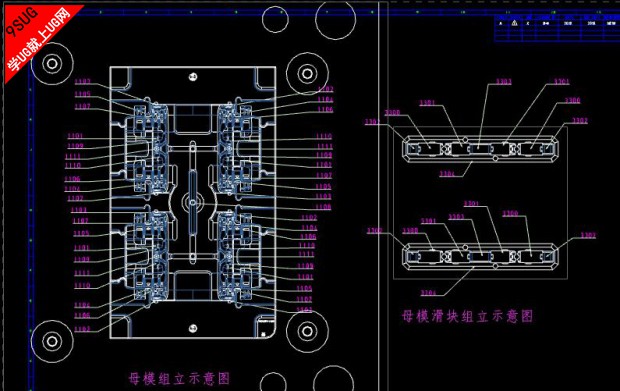

选择自己不需要的打开的图层即可

总结:
我们在建模环境下可以用图层控制,那么在制图环境下也是可以利用图层的,下次遇到这样的问题不要觉得又要从新制作工程图咯!
