UGNX10.0编程教程－边界几何体 - 原有对话框；

UGNX10.0加工边界教程

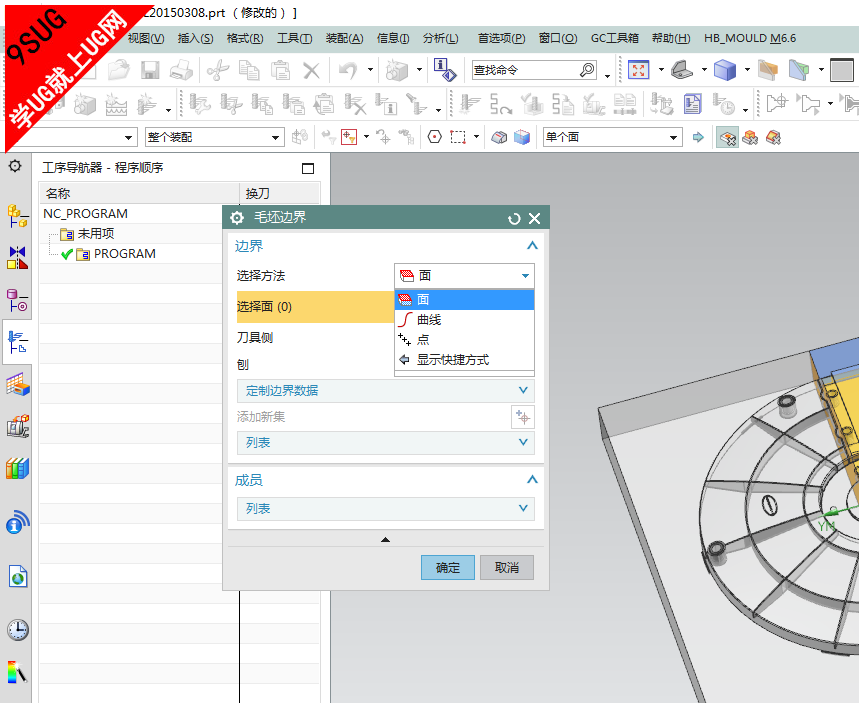

注释	此对话框适用于驱动边界几何体以及在平面铣工序中定义的边界几何体，例如平面铣和精加工壁。 部件边界、毛坯边界、检查边界及修剪边界对话框的选项与边界几何体和创建边界对话框的选项相同，但布局略有不同。

选项	描述
模态	选择定义边界的方法： 曲线/边 访问创建边界对话框来指定现有的曲线或边。 边界 允许您选择现有的永久边界 软件将永久边界复制到加工边界。新的边界可以被编辑。它与用于创建永久边界的曲线和边相关联，但不与永久边界本身相关联。如果永久边界被删除，加工边界仍将存在。 面 允许您选择片体或实体的单个平的面。这通常是最简单的方法。内部边是由忽略孔和忽略岛选项决定的。 面模式不适用于车削。 点 允许您通过一系列已定义的点创建封闭边界。 访问创建边界对话框来指定关联的或非关联的点（不适用于车削）
列出边界	用于列出先前创建的边界的名称
材料侧	指定部件或余量材料位于边界的哪一侧。
修剪侧	指定未生成刀轨的一侧。
几何体类型	显示您正创建的边界类型（部件、毛坯、检查、修剪）。
定制边界数据	设置与选定边界相关联的“公差”、“侧面余量”、“毛坯距离”和“切削进给率”值
移除上一个	移除先前定义的边界。

面选择选项
忽略孔	在所选面上围绕每个孔创建边界
忽略孔	忽略所选面上的孔。
忽略岛	在所选面上围绕每个岛创建边界
忽略岛	忽略所选面上的岛。
忽略倒斜角	在所选面的边上创建边界。
忽略倒斜角	创建将要延伸包含与选定面相邻的倒斜角、圆角和倒圆角的边界。
凸边、凹边	控制沿着选定面的凸边和凹边出现的边界成员的刀具位置。相切是凹边的默认设置。对中是凸边的默认设置。
