UGNX10.0编程教程，几何体组下的如何选择并修改几何体设置；选择面和体时，您可以设定上边框条上的“选择目的”规则，将选择范围缩小至所需对象。然后，您可以为每个定义的规则创建一组几何体。您也可以对各组几何体使用不同的定制数据，例如余量和公差数据。

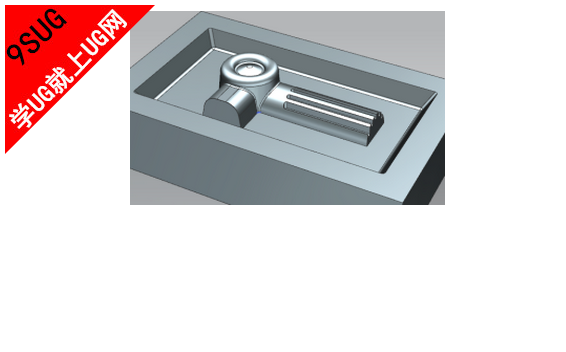

本示例演示了在腔铣工序中选择不同余量数据并将其应用到两个面区域的方法。腔的边壁、刀具平面和部件轮廓对余量的要求均不同。

几何体－UG10编程

• 在腔铣对话框的几何体组中，单击指定切削区域 。
  您可以单击任意允许您选择面和体的选项。
• 在部件几何体对话框中，展开定制数据和列表。
• 在上边框条上，进行下列操作：


  • 在类型过滤列表中，选择面。
  • 在面规则列表中，选择单面。


• 选择刀具的平面分模面。

  您可以在一个单独的工序中加工您的分模面。此示例演示了单面规则和添加定制余量。
• 在定制数据下，选中余量复选框。
  选中定制数据复选框，可将一个或多个相关输入框添加至对话框。在该示例中，此面将留有额外余量，因为其可被坚固的切削工具切削至完工级别。
• 在最终余量框中，输入余量数量以保持当前选择。例如，键入 2.0 mm。
  在列表下方的定制数据列中，是表明 1 号集合包含定制数据。
• 单击添加新集 。
  下一步的选择示范了不同选择目的规则的使用，但此次未指定定制余量。
• 在上边框条上，从面规则列表中选择相切面。
  当前选择规则包含在面信息中，当您将光标移到面上时，面信息将显示在光标旁。
• 为当前集合选择任一侧壁面。

  您选择的面及所有相切面均包含在集合中。

  在列表下方，请注意集合中的面数在项数下方列出，并且定制数据下方显示否。
  无定制数据时，根据工序默认设置加工集合中的面。
• 将光标悬停在其中一个高亮显示的面上。
  用于切面的选择规则包含在面信息中，该面信息会在光标旁显示。
• 按住 Shift 键，并将光标继续停放在高亮显示的面上，等到快速拾取工具的三点出现后单击。
  您可以取消选择所有目的面，或只取消选择单个面。
• 关闭快速拾取对话框取消该取消选择操作。
• 单击添加新集 。
• 选择部件的任一单面。

  在此例中，所有部件面混合在一起，故所有面均相切。您可以应用其他规则，如颜色或特征，或者为同一集合做出多个选择。
  所有部件面都包含在集合中。

• 在列表下的集合下单击 2。
  集合 2 便高亮显示。您可以加亮各个集合，修改选择，以及添加或修改定制数据。
• 在定制数据下，选择余量复选框。
• 在最终余量框中，输入余量数量以保持当前选择。例如，键入 1.0 mm。
  在列表下方的定制数据列中，是表明 2 号集合包含定制数据。
  当您选择一个集合后，定制数据值会显示在图形窗口中。
• 单击确定。



刀轨生成后，集合 1 中的面有 2 mm 的余量，集合 2 中的面有 1 mm 的余量，而集合 3 中的面余量为工序默认余量。
