UGNX10.0加工编程教程－NC助理：

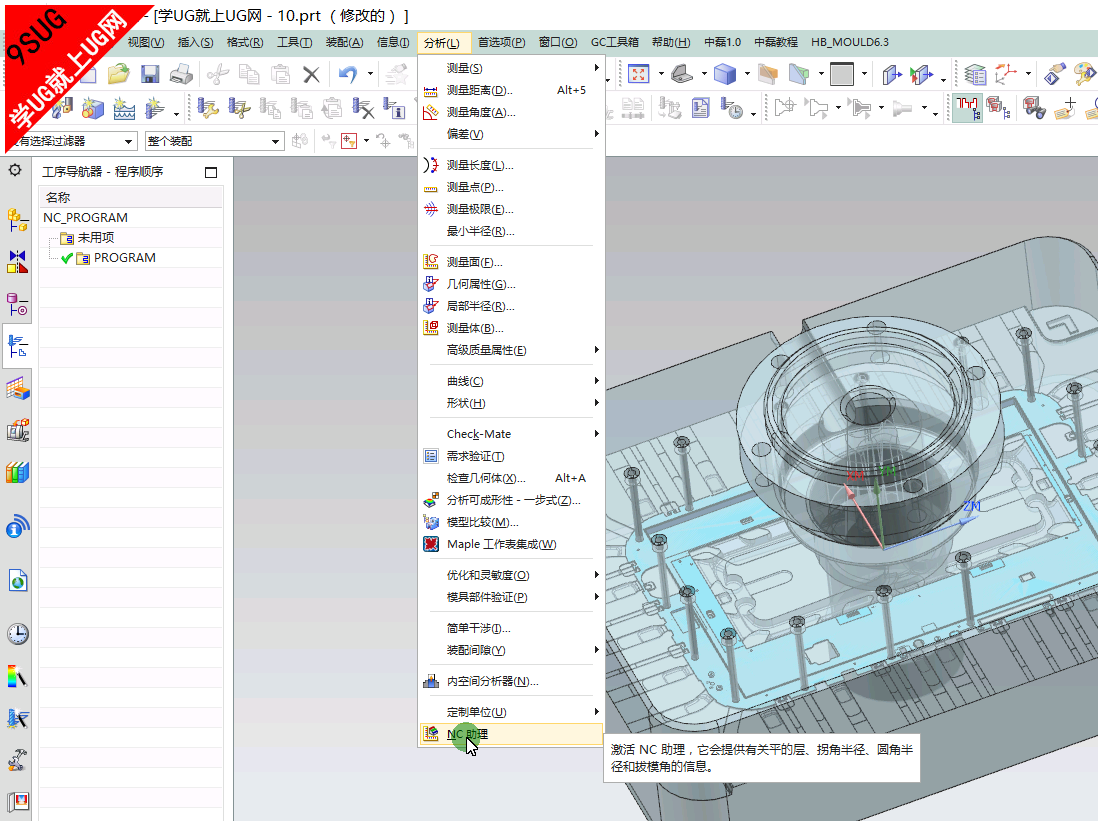

NC助理

UGNX10.0NC 助理对话框

要分析的面
选择面	可选择要分析的面。如果图形窗口只显示单一实体，则对话框打开时，软件将选择该实体的所有面。
分析类型
分析类型	指定要分析的几何体的类型。可指定公差以限制要分析的几何体的区域。 层 识别部件中所有平的层的深度。该选项有助于标识正确的刀具长度。 拐角 识别沿部件壁生成的半径。该选项有助于标识正确的刀具直径。 圆角 识别圆角和底面半径。该选项有助于确定正确的拐角半径。 拔模 识别壁角。该选项有助于确定端铣刀的锥角要求。
参考矢量
指定矢量	允许您指定矢量方向，以确定软件应分析和显示部件的哪一侧。
参考平面
指定平面	允许您指定等于零的平面。分析部件的层和拐角半径时，软件从该平面测量公差和限制。
限制
最小层数/最大层数	设置该范围的最小值和最大值，层、半径和角在这个范围内分析和显示。 例如，如果分析的层的最小层数为 -100 英寸，最大层数为 100 英寸，则软件仅分析并显示位于该范围内的那些面。

公差
距离/半径/角度	为选择的分析类型定义公差范围。 例如，选择层，然后在距离框中输入 0.0100，在角度框中输入 0.01000。 软件把相互之间距离在 0.0100 之内，且相对指定参考平面/矢量的夹角在 0.0100 度以内的所有面识别为一个单独分类，用相同的颜色显示。 注释 距离测量值采用与部件相同的单位。 角度测量值以度为单位。
结果
退出时保存面颜色	关闭对话框时，将每个面的显示颜色更改为分析中显示的颜色。
信息	在信息窗口中列出分析结果。 提示 为确保获得最新信息，单击信息之前请先单击分析几何体。
操作
分析几何体	在图形窗口中显示着色的分析结果。
