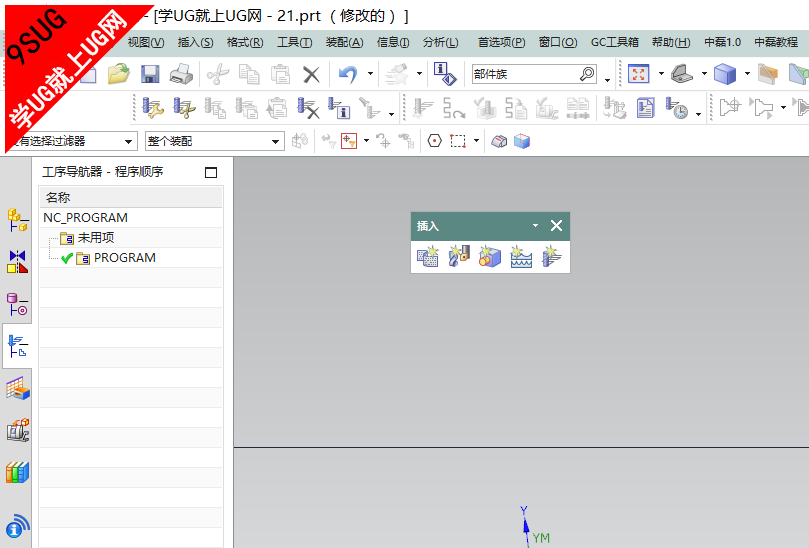

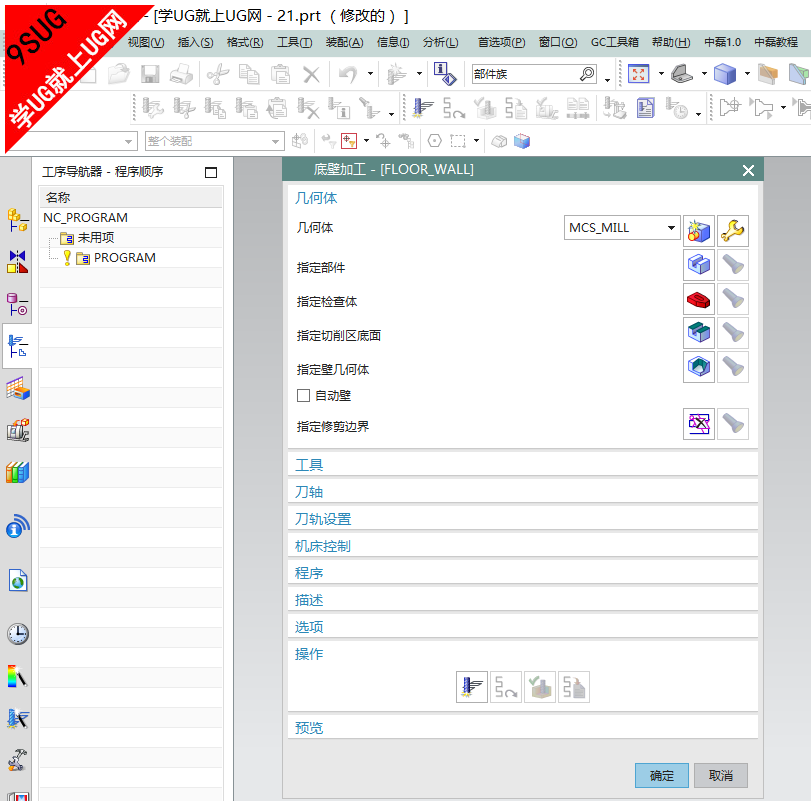

UGNX10.0编程教程－工序对话框布局使用帮助：

UG10.0编程

几何体组

选择之前定义的、控制继承几何体的父几何体。 为此工序创建新的父几何体。 编辑先前定义的父组中的几何体选择。

刀具组

刀具 从工序导航器中选择先前已定义的刀具。 新建 为当前工序创建新的刀具定义，并将其放在工序导航器的机床视图中以用于其他工序。 编辑或显示 显示当前刀具和刀具的参数对话框。 选择跟踪 访问选项以定义刀具的跟踪点。跟踪点是刀具上用于计算刀轨的参考点。 输出 显示“刀具号”、“补偿”、“刀具补偿”和“Z 偏置”的当前参数及其相关的继承状态。 换刀设置 显示“手工换刀”和“文本状态”的当前设置。还显示“夹持器号”和“继承”状态。

刀轨设置组

方法 新建 允许您为此工序创建新的方法组，并将其放在工序导航器的加工方法视图中供其他工序使用。例如：粗加工或精加工。 编辑 用于编辑选定的方法定义。

切削参数 可控制切削工序子类型的常见设置。其中包括公差、刀具安全角、最小安全距离、轮廓类型、切削限制和切削控制。

非切削移动 指定在切削移动之前、之后以及之间对刀具进行定位的移动。

进给率和速度 指定主轴速度和进给率。 设置刀具进给的速率。您可以继承来自方法组的进给参数值。 在“进给率”对话框中设置速度。 进给率

机床控制组

路径开始事件 结束刀轨事件 加工 指定机床事件，例如刀具更改、开始和结束事件（为用户定义的），或者特殊的后处理命令。此选项控制运动输出的类型。 机床控制选项还可以使用定制边界数据按边界级、按边界成员级和按组级别来定义。 复制自 用于从另一工序或从工序模板中复制特殊的后处理命令。 编辑 用于将后处理命令添加至路径的开始或结束位置。

程序组

程序 指定要在其中放置工序的程序。 新建 创建新的程序，并将其放在工序导航器的程序视图中。例如，您可以创建名为 TAPE2 或 O1234 的程序以用于后处理。 编辑 修改选中的程序。

布局和图层

可在单独图层上保存工序的几何体。

选项组

编辑显示 控制刀轨显示选项，例如刀具显示的颜色和类型。

定制对话框 指定出现在对话框中的参数（文本字段、按钮和选项菜单）。

操作组

生成 生成刀轨。

重播 刷新图形窗口并重播刀轨。

确认 提供动画播放刀轨的选项。

列表 在信息窗口中显示刀轨的文本列表。
