UGNX10.0制图首选项设置教程－折线首选项教程

UG11.0折线首选项设置

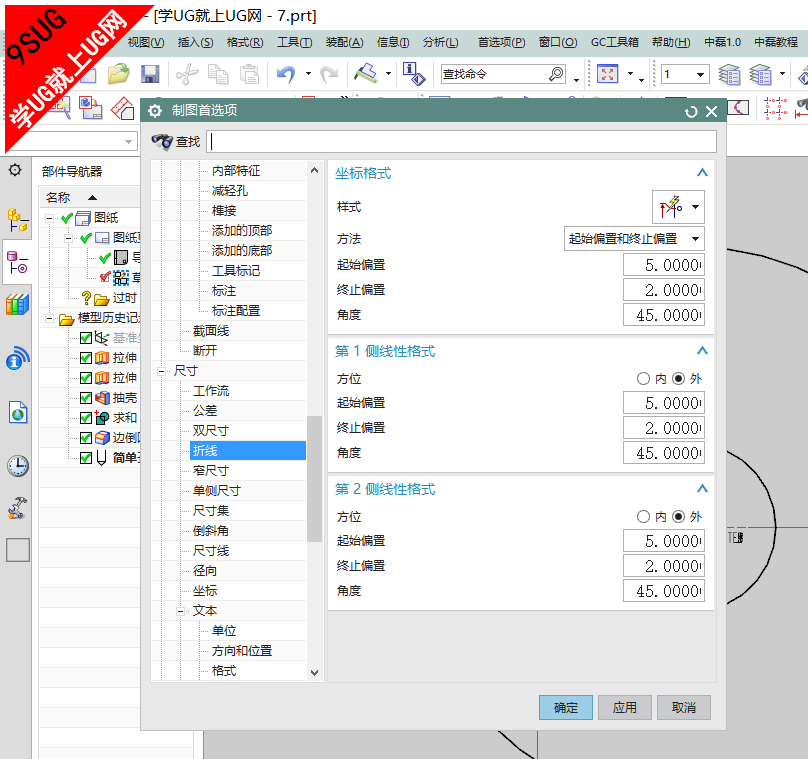

坐标格式
样式	定义使用的折线样式。 自动判断 - NX 自动确定何时显示折线。 折线 - 为新坐标尺寸创建一条折线或将一条折线添加到现有尺寸上。 无折线 - 不为新坐标尺寸创建折线或从现有尺寸移除折线。
方法	指定创建折线使用的参数。 A = 起始偏置 B = 终止偏置 C = 角度
起始偏置	设置尺寸线与折线起始位置之间的偏置。有效范围大于等于 0.0。
终止偏置	设置尺寸线与折线结束位置之间的偏置。有效范围大于等于 0.0 且小于等于起始偏置值。
角度	设置折线角度。有效范围大于 0.0 且小于等于 90°。
范围
仅可在设置对话框中找到。
应用于整个尺寸	将折线应用到尺寸的所有延伸线。对折线设置的任何编辑将应用到每个延伸线的折线上。
第 1 侧线性格式
指定第一尺寸延伸线上折线的格式。
方向	设置折线方向。
起始偏置	设置尺寸线与折线起始位置之间的偏置。有效范围大于等于 0.0。
终止偏置	设置尺寸线与折线结束位置之间的偏置。有效范围大于等于 0.0 且小于等于起始偏置值。
角度	设置折线角度。有效范围大于 0.0° 且小于 90°。
第 2 侧线性格式
指定第二尺寸延伸线上折线的格式。
方向	设置折线方向。
起始偏置	设置尺寸线与折线起始位置之间的偏置。有效范围大于等于 0.0。
终止偏置	设置尺寸线与折线结束位置之间的偏置。有效范围大于等于 0.0 且小于等于起始偏置值。
角度	设置折线角度。有效范围大于 0.0° 且小于 90°。
