UGNX10.0制图教程－创建定制制图标准；可以使用开箱即用的 NX 标准文件来创建符合公司政策或内部标准的定制标准。

UG制图标准订制教程

• 选择文件→实用工具→用户默认设置。

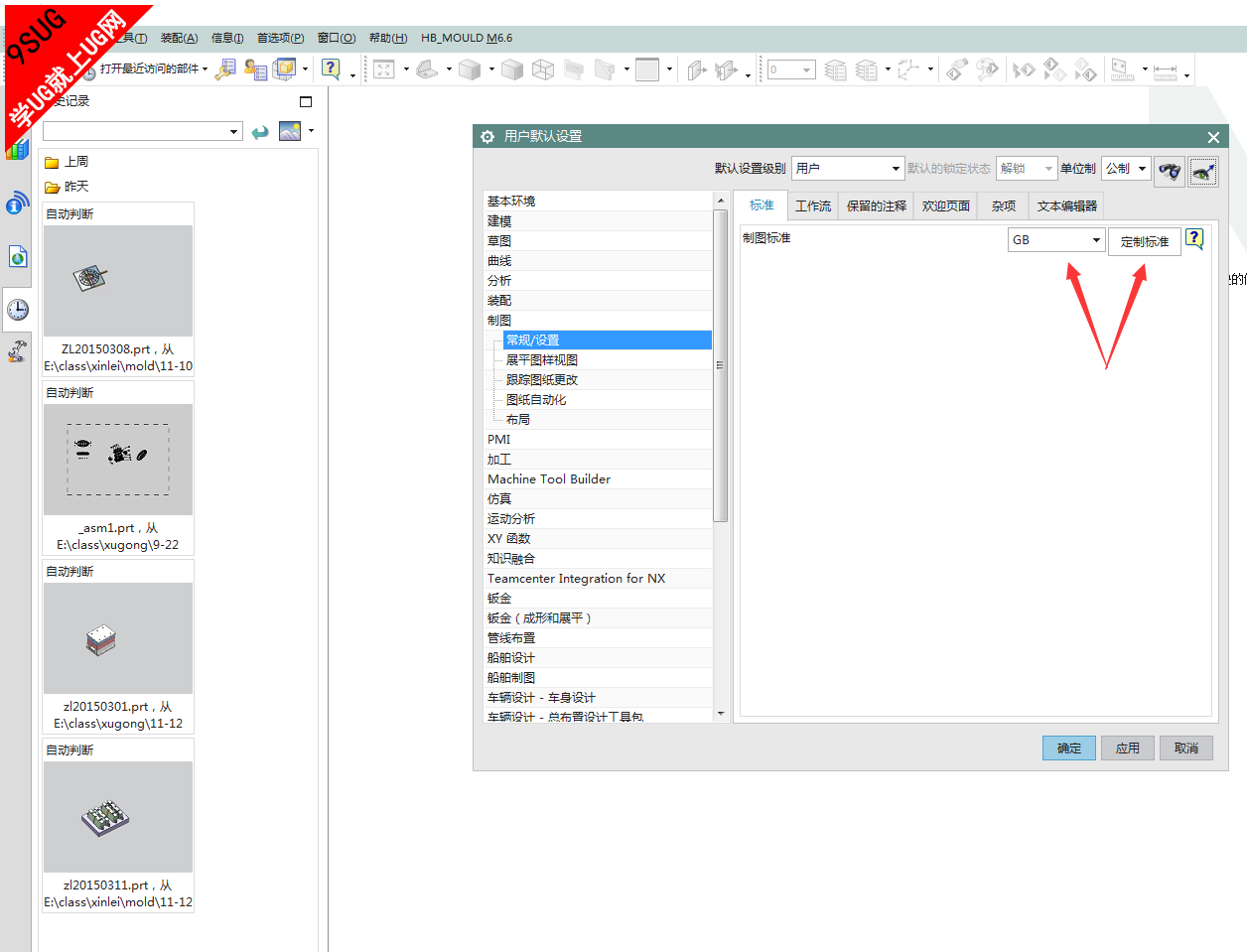

• 在用户默认设置对话框中，选择制图→常规/设置节点→标准选项卡。
• 从制图标准列表中选择一个标准。
• 单击定制标准。
• 在定制制图标准对话框中，从制图标准列表中选择任意节点，并在选项卡式页面上修改任意选项。
• 单击另存为。

• UG工程图－就上UG网


• 在标准名称框中，键入新名称并按 Enter。

  注释	当您将定制标准保存到现有的默认（站点、组或用户）目录时，NX 将创建一个新的标准文件。如果同名标准已经存在，将会提示您使用一个不同的名称。

  NX 在保存文件时使用以下命名约定：


  • nx_XXX_Drafting_Standard_YYY.dpv


  其中：
  • XXX = 您提供的标准名称。
  • YYY = 创建标准时所处的级别。标准级别表明谁将使用标准默认文件，并可另存为“用户”、“组”或“站点”级别。


  例如，如果您在用户级别保存一个名为 myISO 的标准，则文件名将是：
  • nx_myISO_Drafting_Standard_User.dpv


• （可选）删除自定义的标准文件。
  为此，您必须同时删除标准的 .dpv 和 .xsl 文件，然后重新启动 NX。

  注释	添加、编辑或删除标准文件时可能需要系统管理员权限。

  文件存储在环境变量 UGII_SITE_DIR、UGII_GROUP_DIR 或 UGII_USER_DIR 指定的目录中。
  如果未使用上述变量，标准文件将存储在以下变量指向的目录中：

  变量	描述
  UGII_DRAFTING_STANDARD_DIR	指向存储随附的 .dpv 标准文件的 drafting_standards 目录。
  UGII_LOCAL_USER_DRAFTING_STANDARD_DIR	指向存储定制标准文件的本地目录。
