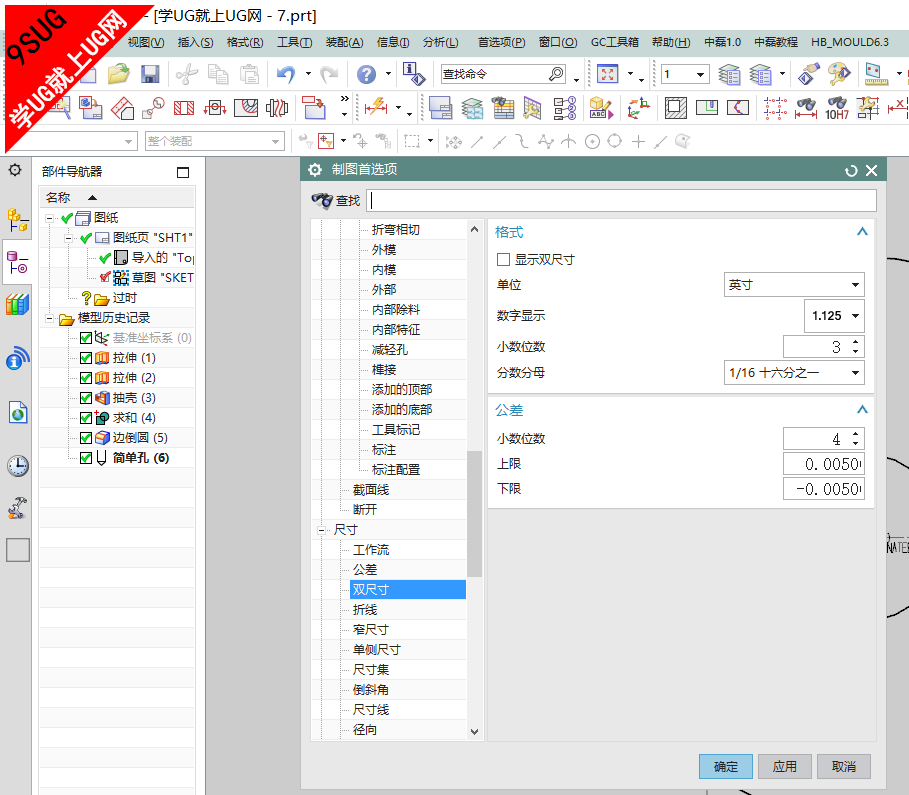

UGNX10.0制图首选项设置教程－双尺寸首选项怎么设置：

UG11.0

格式
显示双尺寸	除了主尺寸外，还显示第二个尺寸
单位	设置第二个尺寸的测量单位 注释 如果选择建筑英尺/英寸或工程英尺/英寸，尺寸将自动以分数文本格式显示。设置为工程英尺/英寸时，任何大于 72 英寸的测量值都将转换为英尺和英寸的组合形式。 第二个尺寸单位设置为英寸，数字显示设置为小数 辅助第二个尺寸单位设置为“工程英尺-英寸”，数字显示设置为“3/4 字高分数”
数字显示	用于指定辅助第二个尺寸的小数/分数文本格式。 如果尺寸度量单位为英寸，则可使用小数格式或分数文本格式之一显示：
小数位数	指定第二个尺寸值的精度（0 到 6 位）。
分数分母	设置在数字显示选项中指定的分数单位的分母值。分母值应用于尺寸值和公差值。
定位	当设置了显示双尺寸时可用。 指定第二个尺寸相对于主尺寸的位置。
公差
小数位数	指定第二个尺寸的公差值的精度（0 到 6 位）。
上限	设置第二个尺寸的公差值上限。该值可为正或负的数字值。NX 不会认为公差上限更倾向于正数，也不会认为公差下限更倾向于负数。 注释 当第二个尺寸的单位与主尺寸单位不同，并且未选择更改单位时转换公差选项时使用。
下限	设置第二个尺寸的公差值下限。该值可为正或负的数字值。NX 不会认为公差上限更倾向于正数，也不会认为公差下限更倾向于负数。 注释 当第二个尺寸的单位与主尺寸单位不同，并且未选择更改单位时转换公差选项时使用。
