UGNX10.0制图首选项设置教程－倒斜角首选项设置教程：

UG11.0制图设置教程－倒斜角

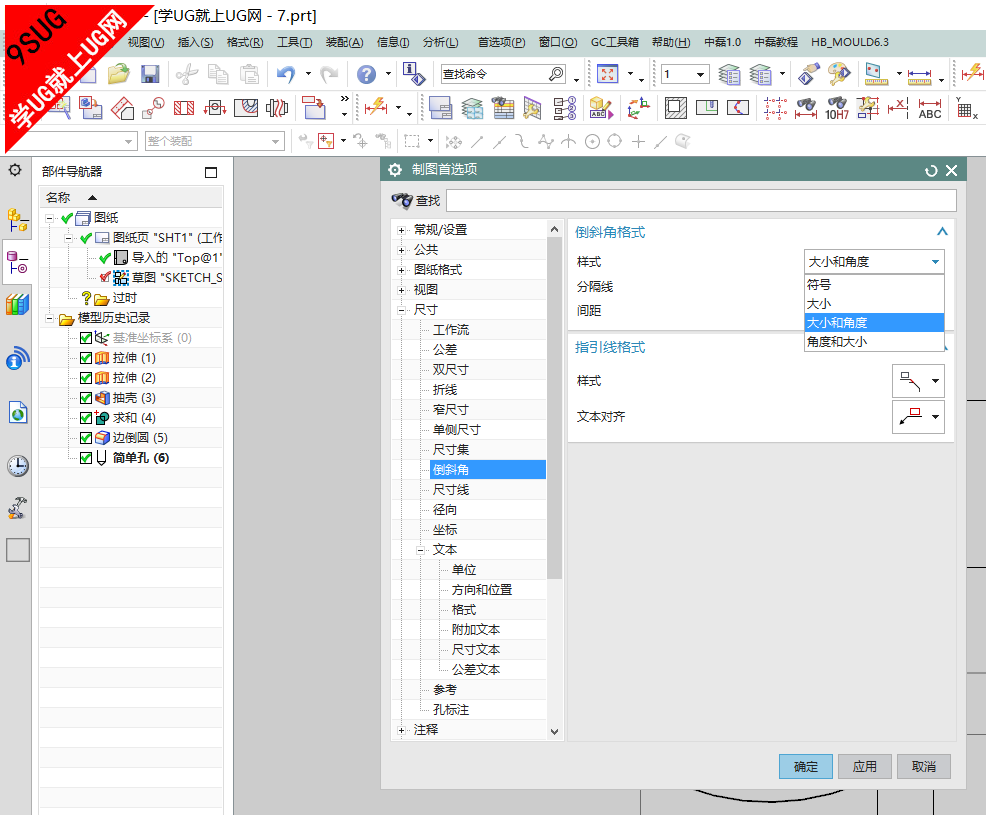

倒斜角格式
样式	指定倒斜角尺寸的显示。 符号 使用倒斜角尺寸之前或之后的符号显示倒斜角。符号的文本大小与倒斜角尺寸值相同。 大小 显示倒斜角及其大小值。 大小和角度 显示倒斜角及其大小值和角度值。 角度和大小 显示倒斜角及其角度值和大小值。
分隔线	指定倒斜角尺寸中 X 的大写情况。
间距	设置文本字符或符号与倒斜角尺寸之间的间距。间距是字体大小的一个因子。
指引线格式
样式	设置尺寸指引线显示 指引线与倒斜角垂直 指引线与倒斜角平行 线性倒斜角尺寸
文本对齐	选项描述 注释 仅适用于指引线与倒斜角垂直和指引线与倒斜角平行指引线样式。 指引线上方，无短划线 使文本与指引线水平对齐并位于其上。 指引线后，无短划线 将文本与指引线对齐。 短划线上方 使文本与指引线水平对齐并位于其上。 短划线之后 使文本与指引线短划线水平对齐并位于旁边。
