UG产品设计之按键产品设计注意事项

UG产品设计之按键及旋钮设计注意事项

常见的带有按键的模具结构产品有手机、MP3、相机等；旋钮之类的模具结构产品有电风扇等，在设计这些按键和旋钮之类的产品，可以使用以下资料做参考。

1、按键的设计

1.1  按键(Button)大小及相对距离要求

从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：

1. 竖排分离按键中，两相邻按键中心的距离a≥9.0mm

2. 横排成行按键中，两相邻按键中心的距离b≥13.0mm

3. 为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm

9.2  按键(Button)与基体的设计间隙

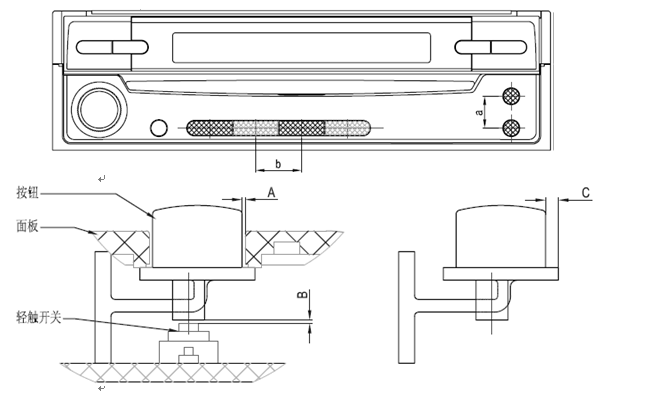

图9-1

按键与面板基体的配合设计间隙如图9-1所示：模具设计

1. 按钮裙边尺寸C≥0.75mm，按钮与轻触开关间隙为B=0.20mm；

2. 水晶按钮与基体的配合间隙单边为A=0.10-0.15mm；

3. 喷油按钮与基体的配合间隙单边为A=0.20-0.25mm

4. 千秋钮（跷跷板按钮）的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟；非摆动方向的设计配合间隙为A=0.2-0.25mm；

5. 橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边加0.15 mm，如喷橡胶油按键与基体的间隙为0.3-0.4mm；

6. 表面电镀按钮与基体的配合间隙单边为A=0.15-0.20mm；

7. 按钮凸出面板的高度如图9-2所示：UG教程

普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm；

表面弧度比较大的按钮，按钮最低点与面板的高度D一般为0.80-1.20mm
