UG产品结构设计注意事项之螺丝柱的设计原则

UG塑胶产品结构设计注意事项

之柱子和孔的设计原则

在使用UG做产品设计时，两产品相装配所用到的螺丝柱和孔是必不可少的，以下是9SUG论坛网收集整理的一些关于产品合壳螺丝柱及孔位的技术资料，供做UG产品设计的朋友参考。

1.1、柱子的问题

a.  设计柱子时，应考虑胶位是否会缩水。

b.  为了增加柱子的强度，可在柱子四周追加加强筋。加强筋的宽度参照图3-1。模具人才

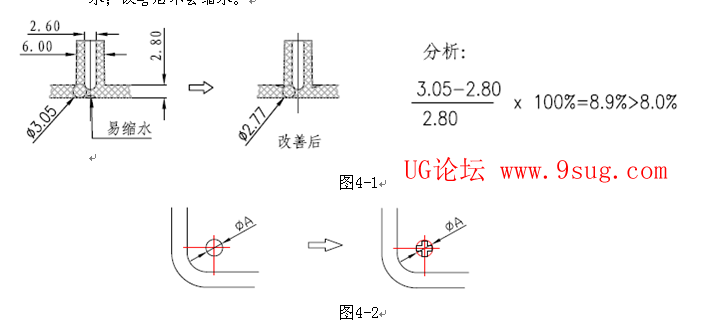

柱子的缩水的改善方式见如图4-1、图4-2所示：改善前柱子的胶太厚，易缩水；改善后不会缩水。

1.2、孔的问题

a.  孔与孔之间的距离，一般应取孔径的2倍以上。

b.  孔与塑件边缘之间的距离，一般应取孔径的3倍以上，如因塑件设计的限制或作为固定用孔，则可在孔的边缘用凸台来加强。模具设计

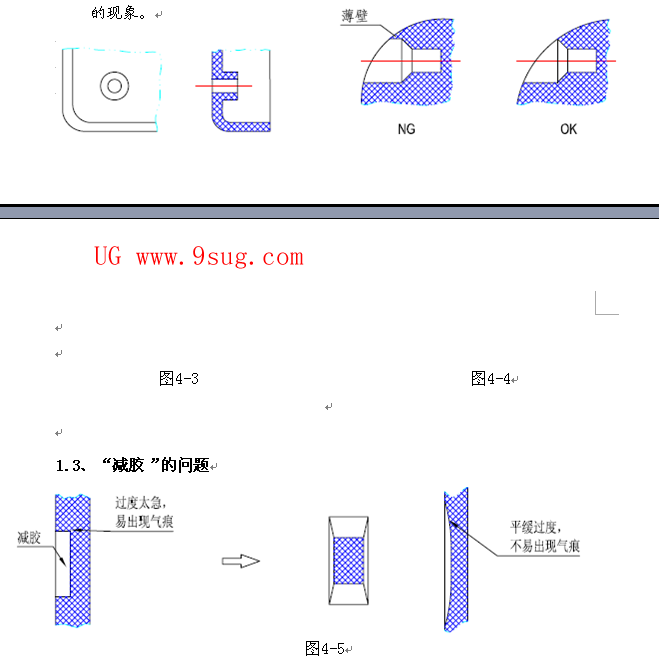

c.  侧孔的设计应避免有薄壁的断面，否则会产生尖角，有伤手和易缺料的现象。

2、螺丝柱的设计

2.1  通常采取螺丝加卡扣的方式来固定两个壳体，螺丝柱通常还起着对PCB板的定位作用。模具设计与制造

2.2  用于自攻螺丝的螺丝柱的设计原则是为：其外径应该是Screw外径的2.0~2.4倍。图6-2为M1.6×0.35的自螺丝与螺柱的尺寸关系。设计中可以取：螺丝柱外径=2×螺丝外径；螺柱内径（ABS，ABS+PC）=螺丝外径-0.40mm；螺柱内径（PC）=螺丝外径-0.30mm或-0.35mm（可以先按0.30mm来设计，待测试通不过再修模加胶）；两壳体螺柱面之间距离取0.05mm。

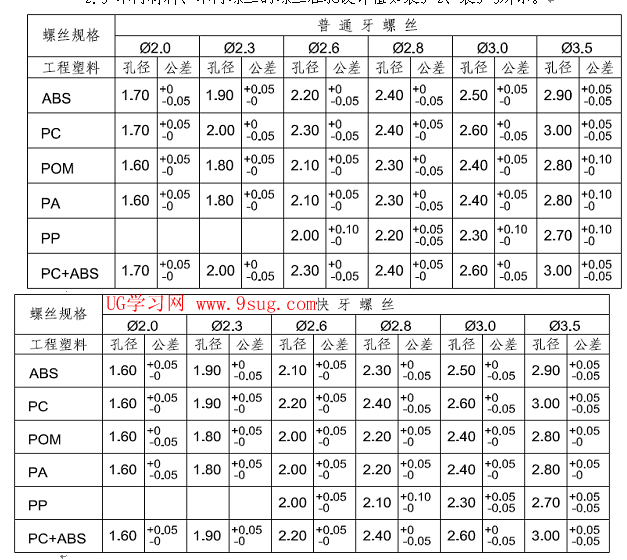

2.3 不同材料、不同螺丝的螺丝柱孔设计值如表5-2、表5-3所示。

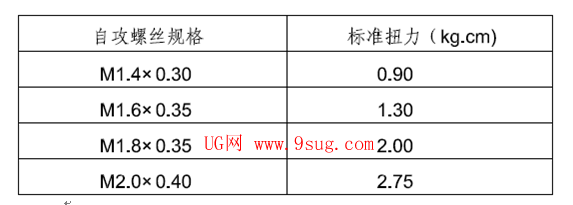

2.4  常用自攻螺丝装配及测试（10次）时所要用的扭力值，如表5-4所示。
