替换面_偏置面_布尔运算技巧－UG9.0教程121课

UG9.0绘图经验－建模实例－系列5
本绘图实例视频长度约为17分钟，在本节UG教程中，增加了一些新的指令替换面、偏置面；所用的软件版本为NX9.0，具体画法请观看本节UG视频教程。

建模实例

在线教程：

如果无法播放，请点击此处在新窗口打开

UG步骤：
绘制底座的二维截面，底座上的四个小孔可以一起设计出来，设计方法可以用草绘中的阵列曲线；

阵列曲线

底座的底部有一个长方形的槽，此步先绘制二维截面，然后使用拉伸切剪得出；

对称中心线

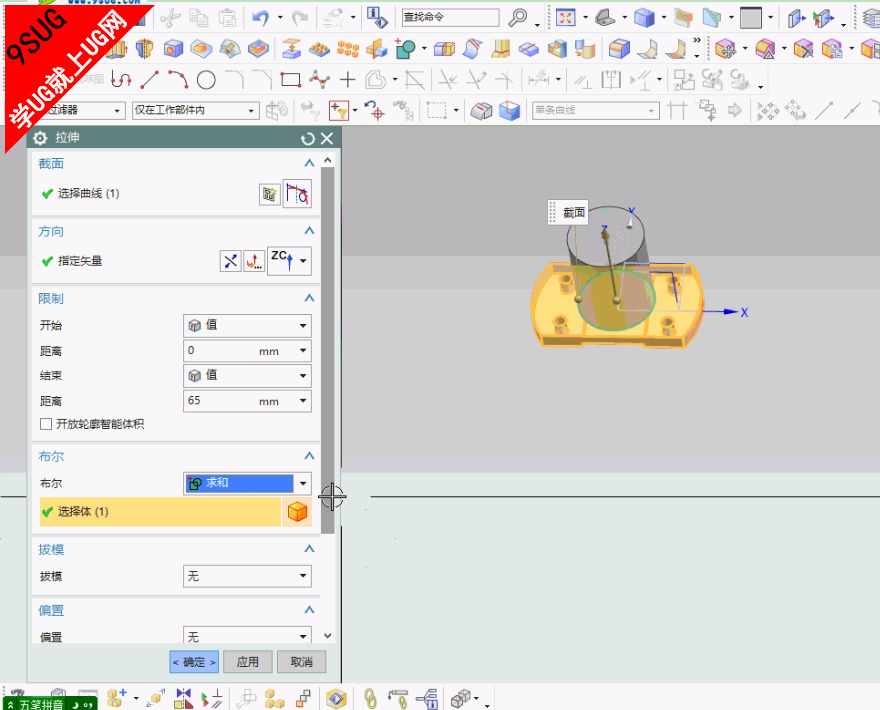

底座上方的圆管同样可以用拉伸来完成，注意其尺寸；

圆柱

绘制与圆柱相重直的圆柱特征，在草图中进入绘制时，可随意绘制一个圆，然后为其添加垂直约束；

垂直约束

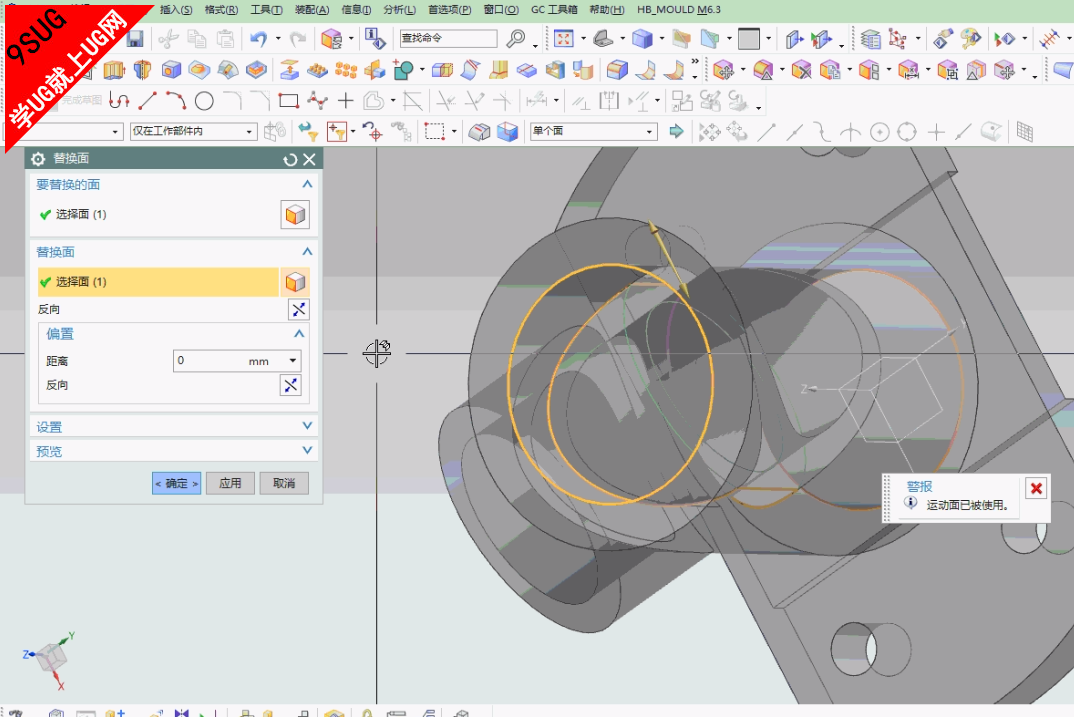

此时圆柱超出的部分，需要修剪掉，此时可以使用替换面来达到想要的效果；

替换面

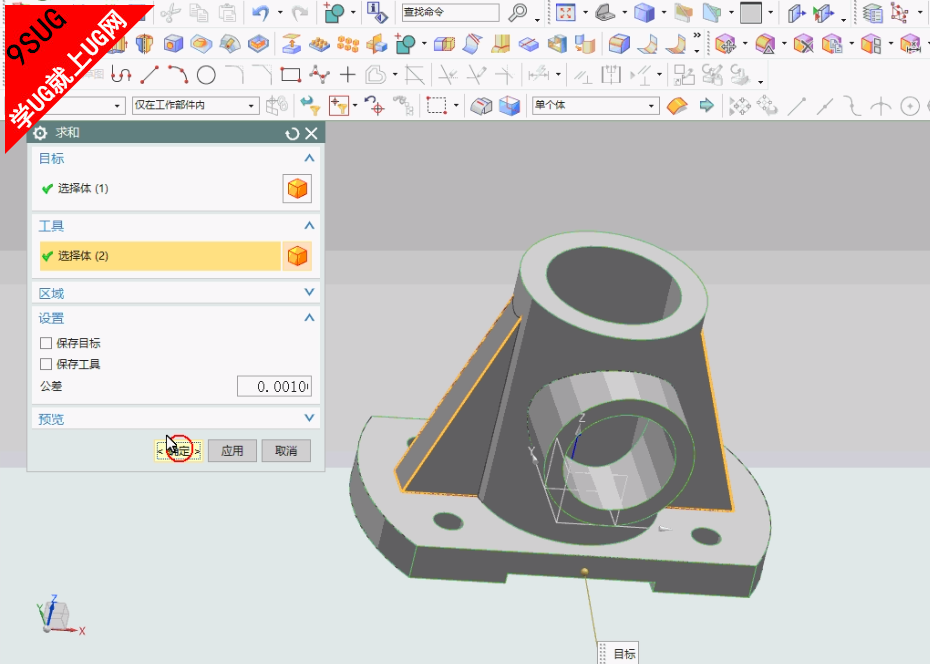

圆柱与底板的加强筋使用拉伸绘制，在拉伸后若执行求和提示不相交时，可选无布尔运算，然后完成拉伸，增加一步偏置面，在零件相交后，可用单独的布尔运算求和指令对其进行合并；

布尔运算

到些所有的特征就全部绘制出来了，可使用编辑对象显示更改其颜色，用图层来管理不必要的辅助特征，如坐标、草图等！

编辑对象显示
