滑塊打頂針（滑块设计系列）

[复制链接]
ug9.0发表于 2014-6-30 09:24:28 | 显示全部楼层 |阅读模式

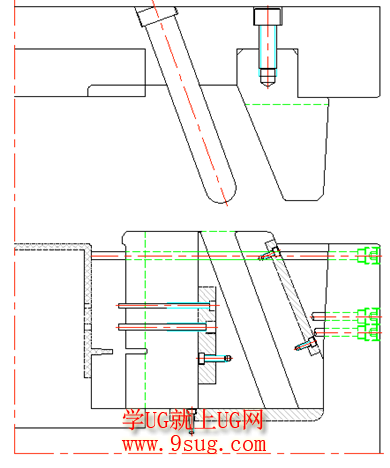

十一‧滑塊打頂針
一般對於成品璧厚薄而深，壁側面抽芯孔位較多，抽芯力較大，在跑滑塊時，成品可能被滑塊拉變形或拉傷。為防止成品被滑塊拉變形或拉傷，需在滑塊內打頂針，以阻止成品被滑塊拉變形或拉傷。

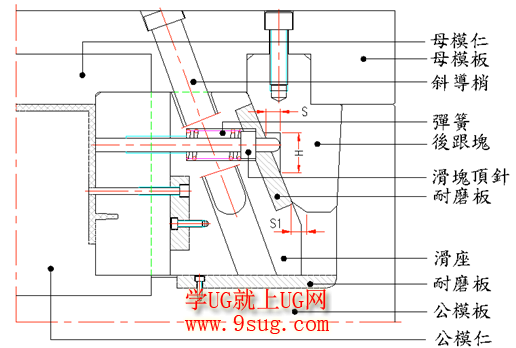

1.滑塊內部打頂針(超連接到標準件） ，上圖中   S=3~5MM； S1>S  (以利合模)
滑塊頂針相對靜止狀
滑塊頂針回位狀

開模完畢狀態
2. 滑塊內部打頂針（範例2）
上圖中:   A,頂針固定在公模仁上，滑塊運動頂針靜止；B,后跟塊頂針位置開”U”型槽；C,成品頂針位置處須凸出0.1MM，以利頂出。
開模狀態
滑塊脫離極限狀態
開模完畢狀態
