一、 目的 统一、规范线割档的制作方法并推广之。 二、 适用范围 设计部制作线割档的相关人员。 三、 内容 1、 线割图档的源图必须调用3D人员转换的最新.Dwg档。
2、 配合加工部的线割编程软件,设计所制作的线割轮廓线只能由直线和圆弧组成,其它任何线条将使档案读不出来。
3、 前后模仁的分模面、内模仁镶件孔与镶件外轮廓线是曲线且需要线割加工时,制作的线割轮廓线要用同一条线,以保证其装配的准确性。
4、 线割轮廓线的编辑 a) 轮廓线由直线和圆弧组成——不需要任何编辑。轮廓线由多义线(Polyline)组成——需要编辑,步聚如下:Pedit Select Polyline 点选多义线 F(it) 回车,再炸开(Explode)多义线,便是由一段段的圆弧顺滑过渡连接;如直接炸开多义线,将是由一段段的直线连接。 c) 轮廓线由样条曲线(Spline)组成——无法编辑,通过手工方法,用一段段的圆弧圆整之,然后删除原来的线条。
5、 除线割编程所必须的轮廓线外,其余线条一律删除,要注明各轮廓线对应的零件编号;线割轮廓线的视图选取尽量和2D标注的相关图面一致,以方便加工人员辩认。
6、 斜顶,镶件等有线割斜度时,要使主视图和侧视图的线条和点相对应,并作辅助线以使加工人员易辩认。
7、 线割档的(加工)余量预留:通常在高度方向上和有插破、靠破的地方预留0.05mm,长宽方向一律不留(加工部按图面标注公差进行偏移) ; 凡线割后需放电加工的工位,如成型面较复杂,可以最高点拉平之后预留0.05mm,节省线割工时。

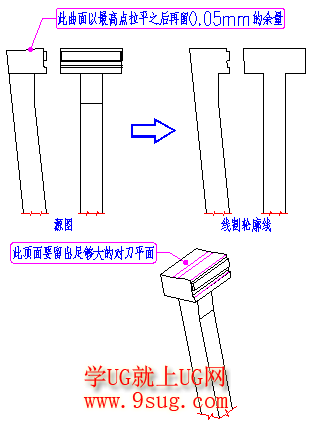

8、 特别地,斜顶宽度方向上如有线割工位,在线割斜度方向时须在斜顶头部留出对刀面,如下图所示:
