绘制给定曲线的等距线（一）

CAXA2013等距线的定义：
    当一个图形的多条线的形状一样，相隔距离也等相等时，我可以依据这种相等距离方式同时生成一条或生成数条给定曲线的等距线。这种生成曲线的方法就叫等距线。

caxa

CAXA2013等距线命令操作：

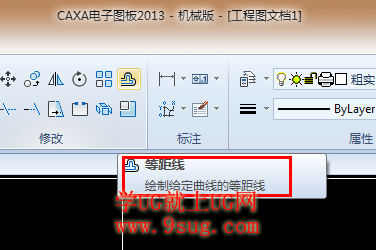

   （1）单击【常用】选项卡→【修改】面板→   按钮或选择【绘图】→【等距线】菜单命令 ，出现立即菜单. 根据需要设置立即菜单。

   （2）系统提示“拾取曲线：”，拾取要等距的曲线后，屏幕上出现方向箭头，此时需用鼠标选择等距方向，才可生成等距线。“双向”等距方式则不必选择方向。

   （3）此命令可以重复操作，按下鼠标右键结束操作。

caxa

CAXA2013等距线使用经验：
    用过CAD或一些三维绘图软件的朋友都知道，在这些软件中一个偏移曲线的指令，今天所讲解的等距线其实也是指的这项功能，只不过是在不同的软件中，其名称叫法不同而已，知道了CAXA2013等距线与其它软件命令的相同点，就能照搬其使用方不了。
