CAXA实体设计仿真运动教程11例为word格式的CAXA运动仿真教程，在本教程中，是以图文并茂的形式，向大家讲解使用CAXA做运动仿真的一个过程，通过这些教程的讲解，相信你一定能使用CAXA对零件进行运动仿真。

CAXA实体设计仿真运动教程11例

下载：

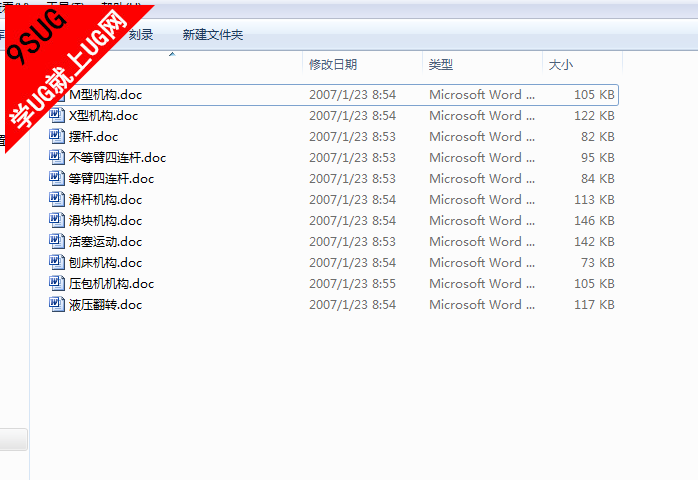

CAXA实体设计防真教程11例.zip (957.17 KB, 下载次数: 18)

2016-7-3 07:26 上传

点击文件名下载附件
CAXA实体设计仿真运动教程11例｜就上UG网


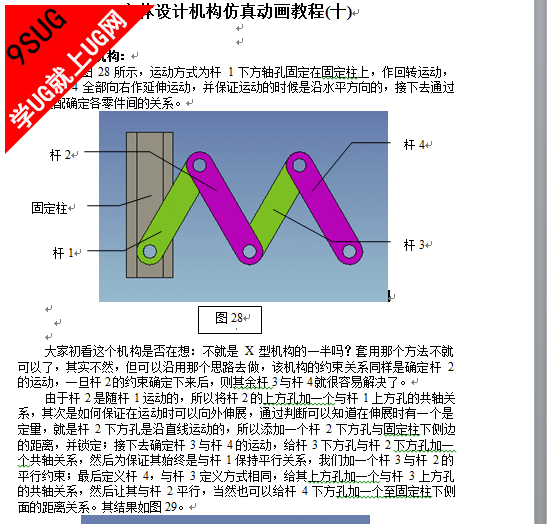

以下为第十例M型机构运动仿真实例：

大家初看这个机构是否在想：不就是X型机构的一半吗？套用那个方法不就可以了，其实不然，但可以沿用那个思路去做，该机构的约束关系同样是确定杆2的运动，一旦杆2的约束确定下来后，则其余杆3与杆4就很容易解决了。

由于杆2是随杆1运动的，所以将杆2的上方孔加一个与杆1上方孔的共轴关系，其次是如何保证在运动时可以向外伸展，通过判断可以知道在伸展时有一个是定量，就是杆2下方孔是沿直线运动的，所以添加一个杆2下方孔与固定柱下侧边的距离，并锁定；接下去确定杆3与杆4的运动，给杆3下方孔与杆2下方孔加一个共轴关系，然后为保证其始终是与杆1保持平行关系，我们加一个杆3与杆2的平行约束；最后定义杆4，与杆3定义方式相同，给其上方孔加一个与杆3上方孔的共轴关系，然后让其与杆2平行，当然也可以给杆4下方孔加一个至固定柱下侧面的距离关系。其结果如图29。
