caxa工程图标注方式及使用技巧

       CAXA绘图系统，依据《技术制图》和《机械制图》国家标准，提供了对工程图样进行尺寸标注、文字标注和工程符号标注的一整套方法。

尺寸标注：
        功能：进行尺寸标注的主体命令，由于尺寸类型与形式的多样性，系统在本命令执行过程中提供智能判别，其功能如下。
        根据拾取元素的不同，自动标注相应的线性尺寸、直径尺寸、半径尺寸或角度尺寸。
        根据立即菜单的条件，由用户选择标注基本尺寸、基准尺寸、连续尺寸或尺寸数字方向等。
        尺寸数字可采用拖动定位。
        尺寸数值可采用测量值或由用户直接键盘输入。

命令操作
         启动【尺寸标注】命令后，在信息提示区出现立即菜单。单击立即菜单第1项弹出一个选项菜单，除“基本标注”外，还有“基准标注”、“连续标注”、“三点角度”、“半标注”、“大圆弧标注”、“射线标注”、“锥度标注”和“曲率半径标注” 。这些标注都是为了解决一些特殊的尺寸标注问题而设计的功能。

1、基本标注
         基本标注可以快速生成线性尺寸、直径尺寸、半径尺寸、角度尺寸等基本类型。
        直线的标注 ：拾取要标注的直线，通过选择不同的立即菜单选项，可标注直线的长度、直径和与坐标轴的夹角等 。
        圆的标注 ：标注“直径”、“半径”或“圆周直径”。
        圆弧的标注：通过选择不同的立即菜单选项，可以标注圆弧的半径、直径、圆心角、弦长及弧长。
        两个元素的标注 ：用来表示两个元素之间的相互距离。

2、两点标注
         两点标注时，应根据需要捕捉曲线（直线、圆或圆弧）上的端点、中点、象限点或交点等特征点。
3  基线标注
        基线标注方式可实现多个尺寸的并联标注，即从同一条尺寸界限出发，引出若干尺寸。标注示例，如图所示。

4  连续标注
       连续标注方式可实现多个尺寸的串联标注（链式标注），其操作方法与基准标注相似。标注示例，如图所示。

5、三点角度
       三点角度方式用于标注三点形成的角度。标注示例，如图所示。

6 、角度连续标注
       角度连续标注可实现多个角度尺寸的串联标注（链式标注） 。标注示例，如图所示。

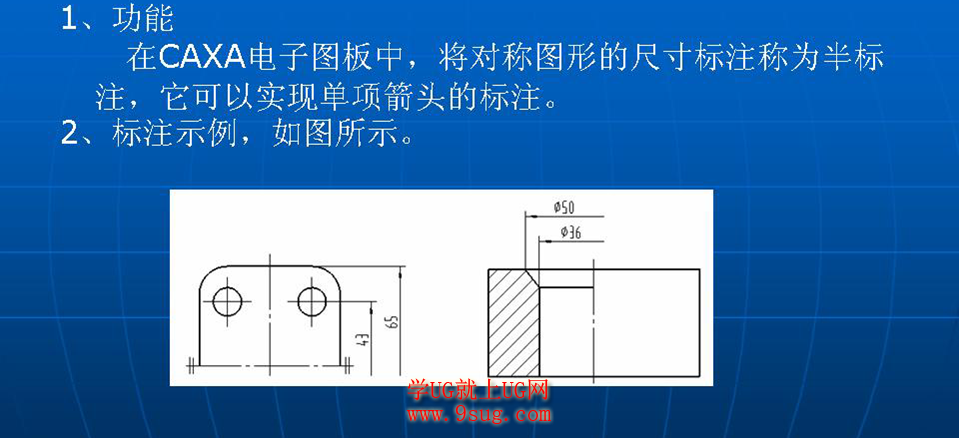

7、半标注
       在CAXA电子图板中，将对称图形的尺寸标注称为半标注，它可以实现单项箭夈的标注，标注示例如下图。

8、大圆弧标注
         在工程制图中，当圆弧半径很大，尺寸线不便从圆心引出时，则将尺寸线用折线表示。标注示例，如图所示。

9、射线标注
         射线标注是以射线的形式标注两点距离。标注示例，如图所示。

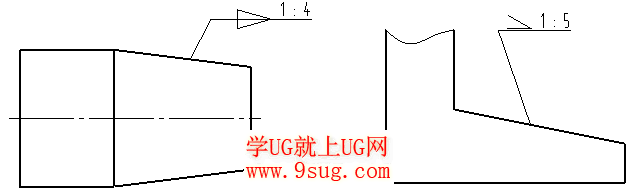

10、锥度标注
         锥度标注可以按照国家标准的规定，标注锥度和斜度 。标注示例，如图所示。

11、曲率半径标注
     对样条曲线进行曲率半径的标注 。
