通过一次操作可生成若干个相同的图形－阵列

    阵列在CAXA2013中，是一个常用的功能，主要是对具有相同的图形带有特定的规则,（比如多个图形之间的距离相同、大小相等）。通过一次操作可同时生成若干个相同的图形，以提高作图速度。

caxa2013

CAXA2013阵列命令操作：
  （1）单击【常用】选项卡→【修改】面板→    按钮或选择【修改】→【阵列】菜单命令，在操作提示区出现立即菜单。

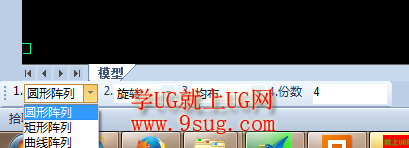

  （2）单击立即菜单第1项，可以选择如下三种方式。

caxa2013

圆形阵列：将拾取到的实体以指定点为圆心，指定点到实体上   基点的距离为半径，按极坐标方式进行的阵列复制。

矩形阵列：对拾取到的实体按矩形阵列的方式进行阵列复制。

曲线阵列：在一条或多条首尾相连的曲线上生成均布的图形

  （3）根据需要设置立即菜单，根据提示进行操作即可。

经验 之谈：
    在了解了CAXA2013三种阵列模式以后，设计师在运用此命令的时候就需要根据实际的情况来完成工作，设计没有一成不变的思路，合理有序地设计出产品，才是CAXA设计师应追求的一种境界。
