[caxa教程] 将图元以某一直线为对称轴对其进行镜像

[复制链接]
caxa发表于 2013-8-14 17:52:45 | 显示全部楼层 |阅读模式
镜像是caxa2013绘图工程师常用的一个命令,主要是对拾取到的图元以某一条直线为对称轴,进行对称镜像或称为对称复制。对于CAXA设计者来说,用镜像命令来设计中心对称的图形,非常的简单、易操作.

caxa镜像操作方法:

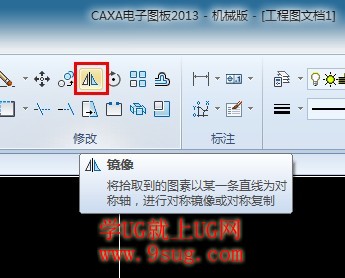

    (1)单击【常用】选项卡→【修改】面板→镜像 按钮或选择【修改】→【镜像】菜单命令,在操作提示区出现立即菜单。

就上ug网

就上ug网

    (2)根据需要设置立即菜单。第1项,可以选择“选择轴线”或“拾取两点”方式。第2项,可切换“镜像”和“拷贝”。

    (3)按系统提示拾取要镜像的实体,按鼠标右键确认。

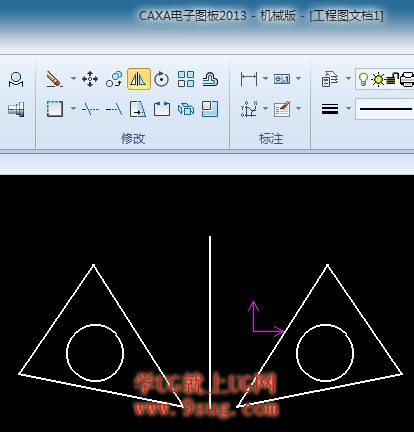

    (4)根据选择的方式进行不同操作。“选择轴线”方式时,用鼠标拾取轴线,即可作出以该轴线为对称轴的镜像图。“拾取两点”方式时,指定两点,系统以该两点连线作为对称轴生成镜像图形。

9sug

9sug


经验交流:
       在caxa软件中,用镜像这个命令来绘制一个绕一直线中心对称的图形,是设计师惯用的设计手法,镜像命令操作也不复杂,找上一两个图形练习一下就可.

      本文由学ug就上ug网原创,就上ug网不但有免费ug8.0、ug8.5、ug9.0教程可以下载,还有免费ug培训。
