caxa2013图形编辑之拾取过滤器的设置与选择实体方法（1）

caxa图形编辑基础知识：
        CAXA电子图板2013的编辑修改功能包括基本编辑和图形编辑。基本编辑是一些通常的编辑功能如复制、剪切和粘贴等；图形编辑则是对各种图形对象进行平移、裁剪、旋转等操作。

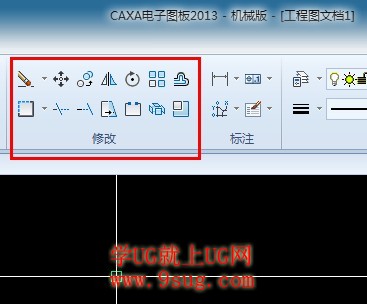

        基本编辑命令设置在【编辑】主菜单，图形编辑命令设置在【修改】主菜单。在选项卡模式中，编辑命令均以图标的形式放置在功能区【常用】选项卡上，基本编辑命令在【常用】面板，图形编辑在【修改】面板上 。

9sug

拾取与选择实体:CAXA2013电子图板中拾取实体的方法主要有三种：点选方式和窗口方式。
       1:点选方式：拾取单个对象，或逐个拾取对象。

       2:窗口方式 ：键入两个角点构成一个矩形框，该矩形框称为“窗口”。窗口方式 分为完全窗口方式（“由左往右”形成窗口）.

         3:叉窗口方式（“由右往左”形成窗口）。

拾取过滤设置:设置拾取图形元素的过滤条件。

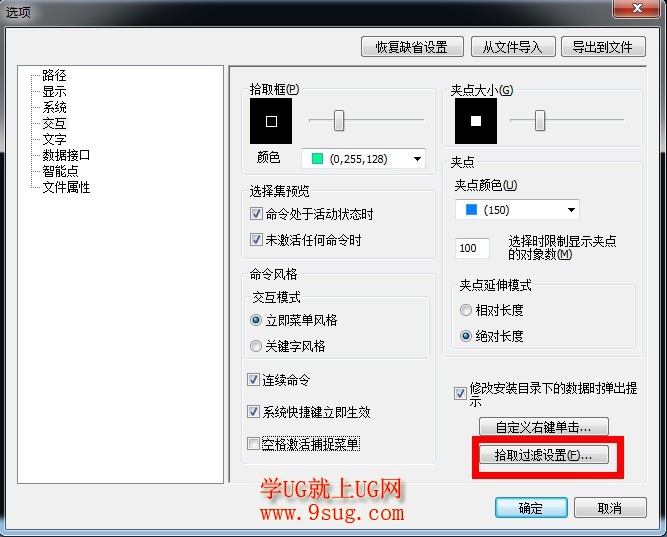

（1）单击【工具】选项卡→【选项】面板→      按钮或选择【工具】→【拾取设置】菜单命令，系统弹出【拾取过滤设置】对话框；

9sug

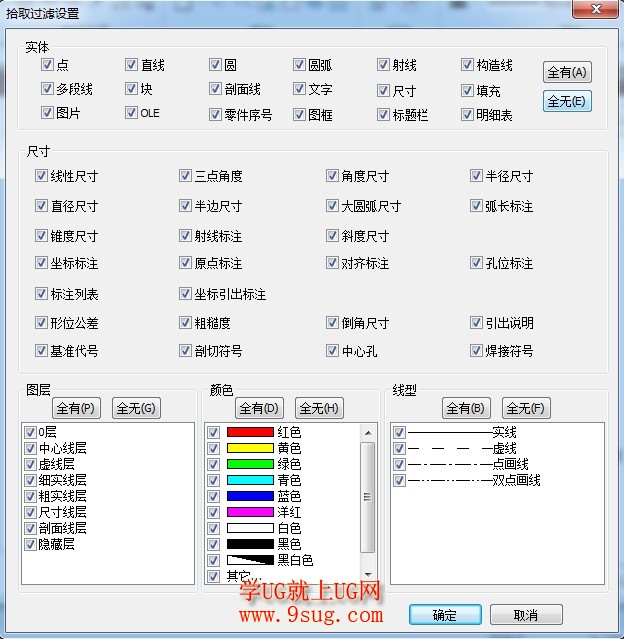

（2）通过对该对话框进行操作可以设置拾取图形元素的过滤条件；

9sug

（3）设置完成后点击[确定]按钮即可。

经验之谈：
       caxa2013图形的编辑命令，不用用户死记硬背，只要用户使用的时间够长，操作的够多，就一定能掌握这些命令的操作技巧。像拾取过滤设置，只要设置一次，以后就不用每次都设置了。
