第1章  制图的基本知识与技能
1.1 常用手工绘图仪器的使用
1.2 制图国家标准一般规定
1.3 常用几何图形的画法
1.4 平面图形分析及绘图步骤
1.5 计算机绘图基础（调整）

主要学习应用手工绘图工具和计算机绘图软件绘制平面图形的方法以及国家标准对机械图样的有关规定，目的是掌握国家标准对图样的有关规定，培养制图的基本技能，为学习本课程做好基础准备。

1.1  常用手工绘图工具、仪器的使用
           正确熟练地使用绘图工具，是必备的技能之一，也是保证绘图质量、提高手工绘图速度的一个重要方面。

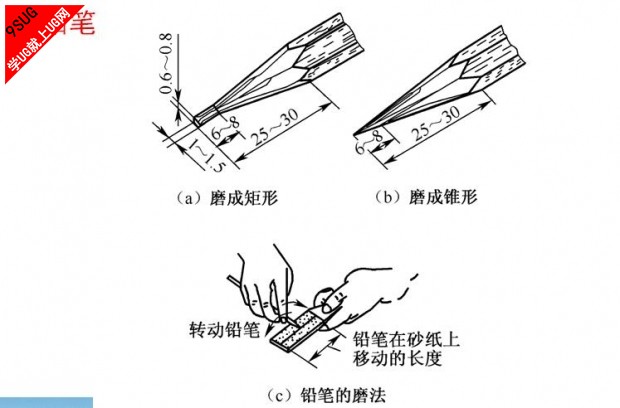

1.铅笔

2.图板、丁字尺

3.三角板

4.圆规

5.分规

1.2  制图国家标准的一般规定
一、图纸幅面和格式(GB/T14689—1993)
1、图纸幅面尺寸
图纸幅面：图纸宽度与长度组成的图面。绘制技术图样时，应优先采用表1-1规定的基本幅面尺寸。

1.2  制图国家标准的一般规定
ＧＢ／Ｔ14689－1993是《技术制图》中图纸幅面和格式的标准代号。　　其中：“ＧＢ”— 国家标准中“国”与“标”的第一个汉语拼音字母的组合；　　“Ｔ”— 为“推荐”中推的第一个汉语拼音字母；　　“ＧＢ／Ｔ”— 表示是推荐性国家标准；　　“14689”— 是国家标准的编号；　　“－”— 是分隔号；　　“ 1993 ”— 是发布该标准的公元年号。
“ＧＢ”-强制性国家标准；“ＧＢ／Z”-指导性国家标准。
