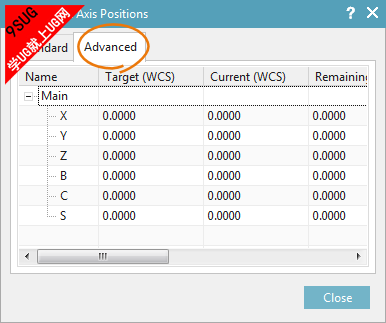

对 NC 机床代码进行UG11.0仿真时，可以显示机床轴位置的高级视图。可以定制此高级视图以确定要监视的参数。例如，可以显示 WCS 和 MCS 目标及当前位置，以及剩余距离。还可以：

• 显示各轴所属的通道。
• 在机床轴对话框中按轴名称或轴编号对轴进行排序。

  机床仿真




对机床代码进行仿真时，高级视图将展现在 NX 显示的新选项卡中。

UG编程

中磊教育

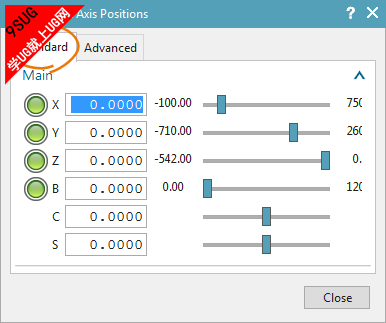

新的用户默认设置可用于选择机床轴对话框的轴排序选项：轴名称（默认）或轴编号。可以在机床构建器应用模块或机床导航器 - 组装配置器中定义轴编号。

---

为何使用？

轴值显示可让您更轻松地：

• 调试 NC 代码
• 设置仿真工具包

  ---




位于何处？

应用模块	加工
先决条件	通过将可视化设置为机床代码仿真来进行仿真。

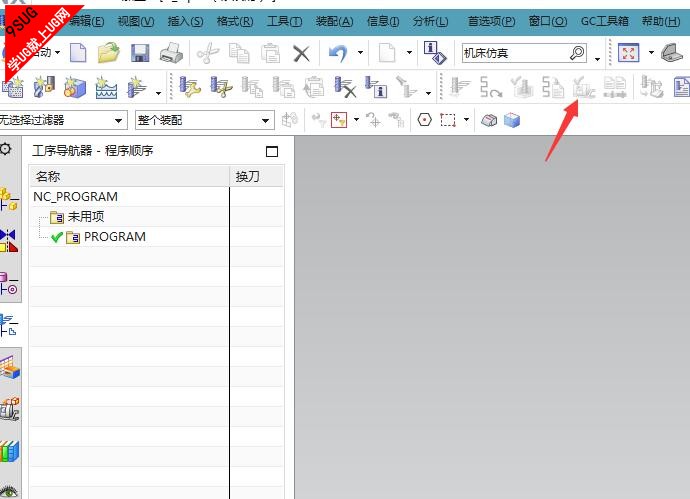

命令查找器	机床仿真
对话框中的位置	仿真控制面板→仿真设置组→显示机床轴位置
