压铸模横流道设计原则基本如下：

横流道1

1.横浇道截面积应从直浇道向内浇道方向逐渐缩小。如果横流道中出现截面积扩大的情况，金属液流过这里时则会出现负压，由此必然会吸收分型面上的空气，增加金属液流动过程中的漩涡。
2.圆弧形状的横浇道可以减少金属液流动的阻力，但截面积应逐渐减少，防止漩涡裹气，圆弧形横浇道出口处的截面积应比进口处减少10%-30%
3.横浇道截面积都不应小于内浇道截面积。多腔压铸模主横流道截面积应大于各分横流道截面积之和。
4.横浇道应具有一定的厚度和长度，若横流道过薄则热量损失大，过厚冷却速度慢，影响生产率，增大金属消耗，保持长度主要是为了对金属起到稳流和导向的作用
5.金属液通过横浇道时的热损失应尽可能地小，保证横浇道比压铸件和内浇口后凝固。
6.根据工艺需要可设置盲浇道，以达到改善模具热平衡，容纳冷污金属液、涂料残渣和空气的目的。

横流道2

横流道截面尺寸的选择：

横流道4

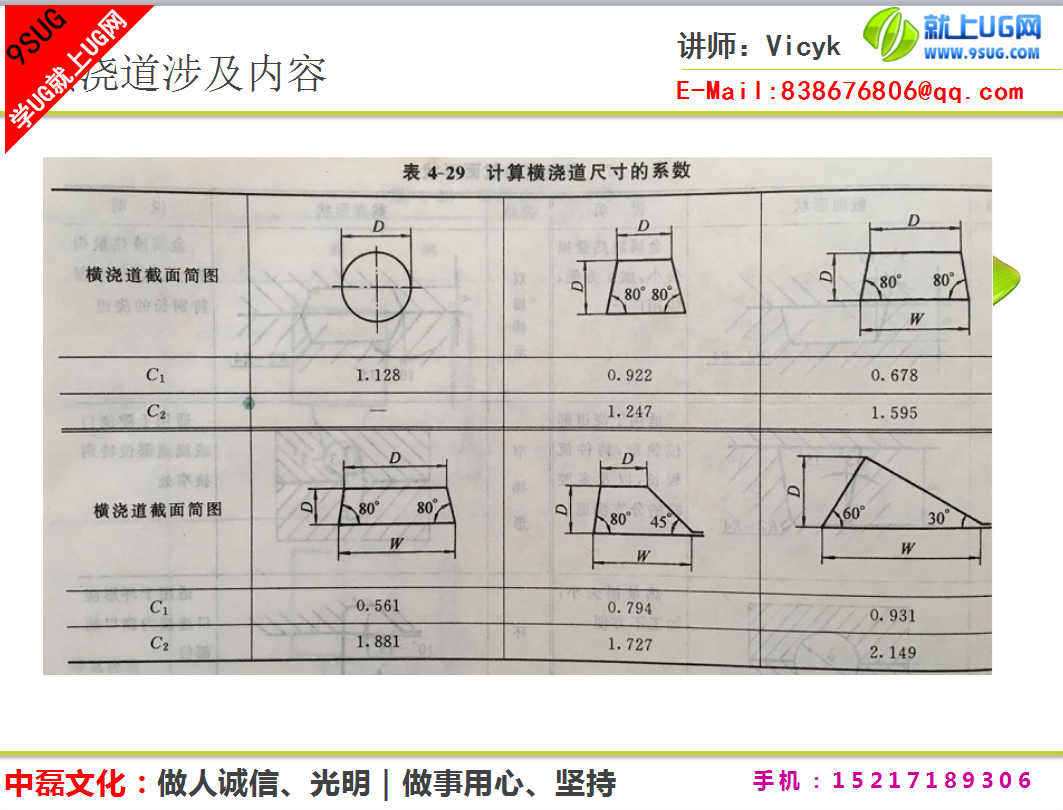

横流道的截面尺寸系数说明：

横流道3
