UG10.0编程教程－显示刀轨，使用主页选项卡的显示组中的选项，在选择或编辑工序时管理刀轨的显示。

UG编程教程

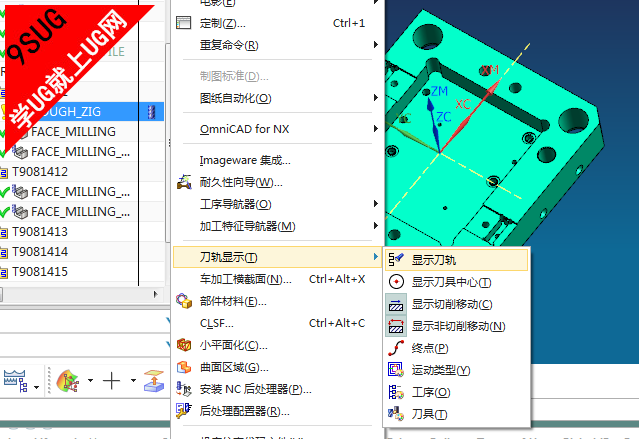

显示下拉列表

使用显示刀轨 选项可以相当快的速度显示刀轨。显示选项支持显示组中的选项。

使用重播刀轨 选项可使用显示选项对话框中的所有选项，包括刀具和刀轨显示选项、重播速度、进给率的显示、箭头和行号以及生成选项。

为下拉列表设置颜色

您可以按运动类型、工艺或刀具来设置刀轨显示颜色。

这里所示的比较图像是从 ...\MACH\samples\nc_simulation_samples 文件夹中的一个 sim06_mill_5ax_cam... 装配获取的。在每个图像中，选择了以下三个操作：

ROUGHING FACE_TOP CAVITY_TOP CAVITY_MILL

运动类型

使用运动类型选项可保留 NX 9.0.2 之前各版本的显示行为。

刀轨运动将用在选项→编辑显示→刀轨显示颜色对话框中设置的颜色来显示。您可以将颜色分配给不同的运动，如进刀、退刀、快进和切削移动。

该示例按运动类型显示默认颜色。

工具

使用刀具选项，可针对每种刀具使用不同的颜色来显示刀轨的非快进移动。

该示例显示了按刀具设置颜色的刀轨。前两个刀轨显示为蓝色，然后有一次换刀。第三个刀轨使用了新刀具，显示为绿色。

工序

使用工序选项，可针对每个工序，用不同的颜色来显示刀轨的非快进移动。

在本例中，FACE_TOP 工序的刀轨呈现为蓝色，CAVITY_TOP 工序的刀轨呈现为绿色，CAVITY_MILL 工序的刀轨呈现为黄色。

刀具和工序颜色的用户默认设置

按刀具或工序设置颜色默认设置将按刀具和按工序来控制刀轨显示的默认颜色和顺序。

快速运动、颜色和字体默认设置控制着快速运动的字体和颜色。默认设置下，快速运动现在显示为红色和虚线。

注释	移刀等运动可以设为快速。在这些情况下， 运动类型显示模式会使用工序中定义的运动类型颜色，并使用虚线线型。

提示	要查找用户默认设置，选择文件选项卡→实用工具→用户默认设置，然后单击查找默认设置 。

运动显示过滤器

使用这些选项来显示刀轨的运动类型和显示外观。

• 显示切削移动
• 显示非切削移动
• 显示刀具中心
• 终点

  注释	显示刀具中心选项仅影响球头刀具。 您不再需要设置环境变量 UGII_CAM_TP_DISP_ENDPOINTS 来显示端点。 如果您将显示切削移动和显示非切削移动都关闭，则 NX 会关闭您在工序导航器中选择的工序的刀轨显示。
