UGNX10.0编程－实体刀具教程；实体刀具是指可以在一般运动工序中用作刀具的实体模型或装配。该刀具的形状是由实体模型定义的，而不是由传统参数（如直径）定义的。例如，可以对探针、喷漆头或其他类似设备进行建模。跟踪点确定实体上的哪个点跟踪已计划的刀轨。所有的实体刀具都是库刀具。

UG11编程

您可以从 NX实体模型直接创建刀具，并将刀具定义保存到刀具库中。要在一般运动工序中使用实体刀具，请从刀具库中检索该刀具。

在创建或检索刀具时，实体刀具类型或类中有两个子类型：常规 和探测 。探测刀具包括用于定义传感器和杆的其他参数。从实体创建的刀具显示在所有显示、验证和仿真命令中；刀具参数（如存储的跟踪点）在需要时显示出来。

固态建模刀具支持：

• 装配
• 安装联接和多个跟踪点
• 用于每个跟踪点的特殊参数


  • 传感器尖的直径、长度和矢量（方向）

  • 传感器探头形状



• 存储在 ASCII 库和 Teamcenter 中。



位于何处？

应用模块	加工

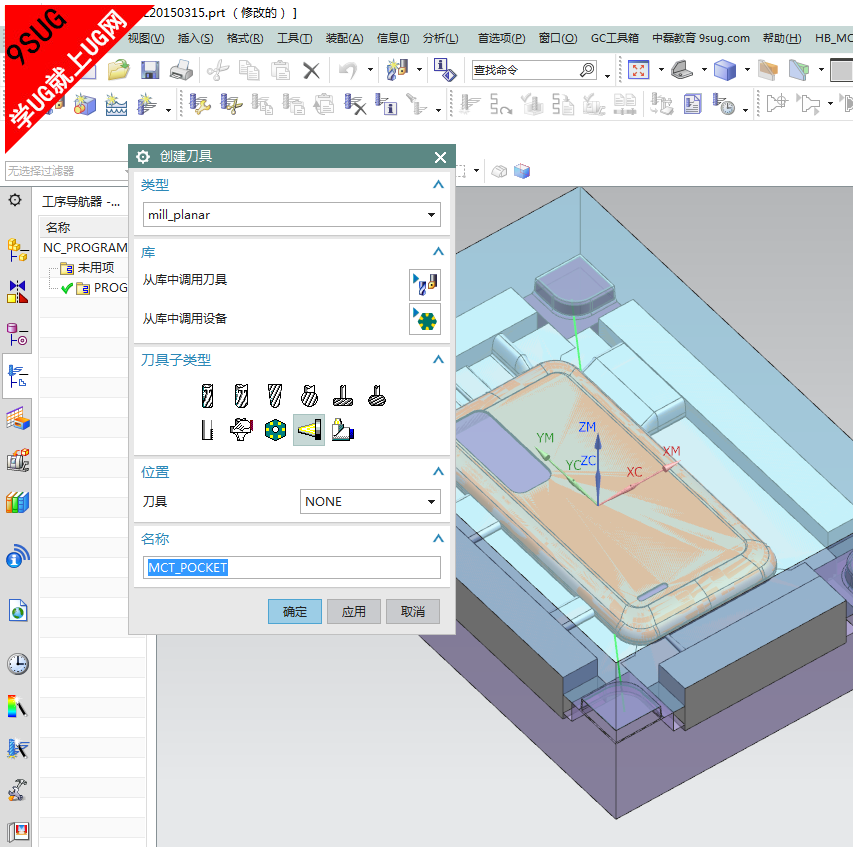

命令查找器	创建刀具
