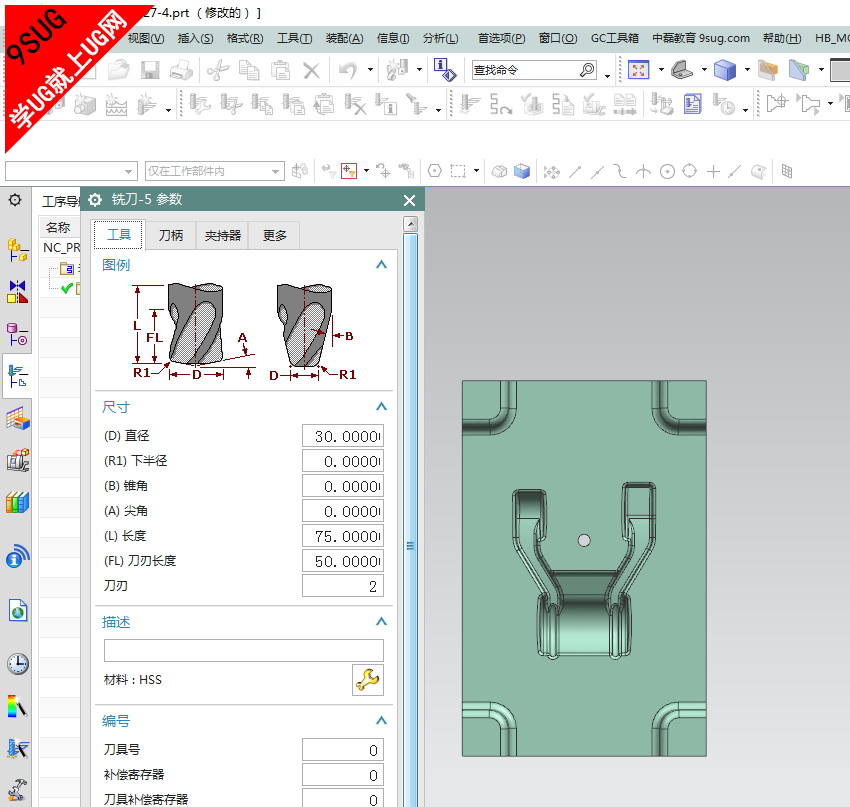

UGNX10.0编程教程－创建刀具，使用创建刀具对话框定义要在工序中使用的切削刀具。

UG教程

要定义刀具，您可以：

• 输入刀具参数。
• 从提供的库中调用刀具。
• 在工序导航器中复制刀具并对其进行修改。



如果从工序导航器中的节点访问创建刀具对话框，则新刀具的位置取决于所选的节点。如果该节点是有效的父级，则会在该父级下创建刀具。否则，将在默认父级下创建刀具。

位于何处？

应用模块	加工
命令查找器	创建刀具

UGNX11.0铣刀夹持器:
在刀具参数对话框中可以定义铣刀夹持器，方法是使用夹持器选项卡上的选项定义一个或多个圆柱或圆锥的堆叠。还可以从夹持器库中调用刀具夹持器。

在为刀具定义夹持器并将刀具导出到刀具库时，夹持器定义将随刀具一起导出并与刀具链接，这样始终可与刀具一起调用夹持器。

在切削参数对话框的空间范围选项卡的碰撞检查组中有检查刀具和夹持器复选框的工序可在碰撞检查期间使用刀具夹持器定义。例如，曲面轮廓铣工序子类型和深度轮廓加工工序子类型的区域铣削和清根驱动方法。

CNC编程教程

只要显示刀具，便会显示刀具夹持器。可通过以下方式显示刀具：

• 当您在工序导航器中选择刀具节点时。
• 通过刀具对话框（单击显示 时）。
• 当您在工序参数对话框中单击编辑显示并在显示选项对话框的刀具组中的刀具显示列表中选择 3D 时。
• 从刀轨可视化对话框中，当在 3D 动态或重播选项卡中将刀具显示设置为实体、打开或装配时。NX 可以在重播和动态除料期间显示夹持器。



位于何处？

应用模块	加工
对话框中的位置	[铣刀] 对话框→夹持器选项卡
