UGNX10.0编程教程－CAM加工对话框的配置及设置教程：

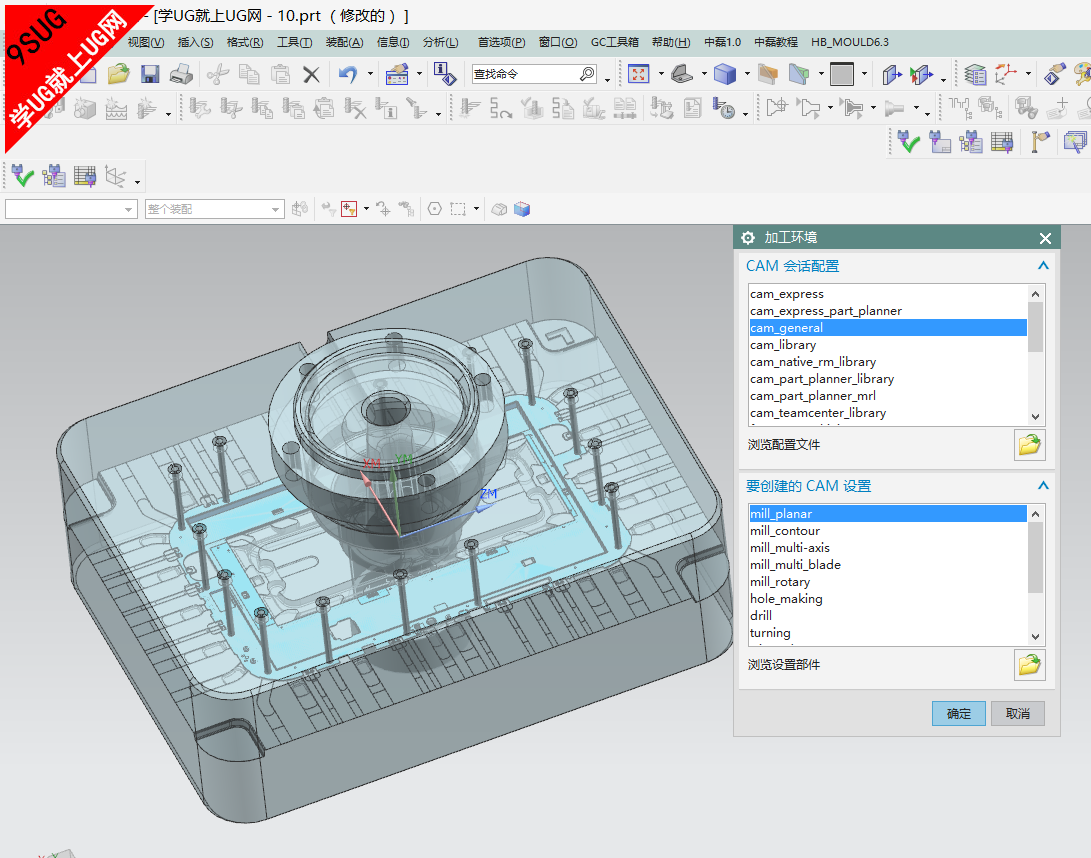

CAM对话框设置

UGNX11.0 CAM 会话配置和设置:

CAM 会话配置	设置包括
cam_express	ascii 库中的所有设置、GENERAL、MILL、TURN、MILL_TURN、HOLE_MAKING、WEDM、LEGACY、Inch、Metric、Express 和 Tool_Building cam_express 配置是 CAM 基本功能角色的默认值。
cam_express_part_planner	Teamcenter 制造工艺管理 库中的所有设置
cam_general	mill_planar、mill_contour、mill_mulit-axis、drill、machining_knowledge、hole_making、turning、wire_edm、solid_tool、probing。
cam_library	ascii 库中的所有设置、GENERAL、MILL、TURN、MILL_TURN、HOLE_MAKING、WEDM、LEGACY、Inch、Metric、Express 和 Tool_Building
cam_teamcenter_library	Teamcenter 制造工艺管理 库中的所有设置
cam_part_planner_library
feature_machining	machining_knowledge、mill_feature、hole_making、mill_planar、mill_contour 和 drill
hole_making	machining_knowledge、hole_making、mill_feature、mill_planar、mill_contour 和 drill
hole_making_mw	hole_making、hole_making_mw、mill_planar、mill_contour 和 drill
lathe	turning
lathe_mill	turning、mill_planar、drill 和 hole_making
mill_contour	mill_contour、mill_planar、drill、hole_making、die_sequences 和 mold_sequences
mill_multi-axis	mill_multi_axis、mill_contour、mill_planar、drill 和 hole_making
mill_planar	mill_planar、drill 和 hole_making
wire_edm	wire_edm

设置	初始设置的内容	可以创建的内容
mill_planar	其中包括 MCS、工件、程序以及用于钻、粗铣、铣半精加工和精铣的方法。	用来进行钻和平面铣的工序、刀具和组。
mill_contour	其中包括 MCS、工件、程序、钻方法、粗铣、半精铣和精铣。	用来进行钻、平面铣和固定轴轮廓铣的工序、刀具和组。
mill_multi-axis	其中包括 MCS、工件、程序、钻方法、粗铣、半精铣和精铣。	用来进行钻、平面铣、固定轴轮廓铣和可变轴轮廓铣的工序、刀具和组。
drill	其中包括 MCS、工件、程序以及用于钻、粗铣、铣半精加工和精铣的方法。	用来进行钻的工序、刀具和组。
machining_knowledge	其中包括一个可使用基于特征的加工创建的工序子类型、工序子类型的默认程序父项以及默认加工方法的列表。	用来进行钻孔、锪孔、铰、埋头加工、沉头加工、镗孔、型腔铣、面铣和攻丝的工序、刀具和组。
hole_making	其中包括 MCS、工件、若干进行钻孔工序的程序以及用于钻孔的方法。	用于钻的工序、刀具和组，包括优化的程序组以及特征切削方法几何体组。
turning	其中包括 MCS、工件、程序和六种车加工方法。	用来进行车的工序、刀具和组。
wire_edm	其中包括 MCS、工件、程序和线切割方法。	用于进行线切割的工序、刀具和组，包括用于内部和外部修剪序列的几何体组。
die_sequences	其中包括 mill_contour 中的所有内容，以及常用于冲模加工的若干刀具和方法。工艺助理将引导您完成创建设置的若干步骤。这可确保系统将所需的选择存储在正确的组中。	几何体按照冲模加工的特定加工序列进行分组。工艺助理每次都将引导您完成创建序列的若干步骤。这可确保系统将所需的选择存储在正确的组中。
mold_sequences	其中包括 mill_contour 中的所有内容，以及常用于进行模具加工的若干刀具和方法。工艺助理将引导您完成创建设置的若干步骤。这可确保系统将所需的选择存储在正确的组中。	几何体按照模具加工的特定加工序列进行分组。工艺助理每次都将引导您完成创建序列的若干步骤。这可确保系统将所需的选择存储在正确的组中。
probing	其中包括 MCS、工件、程序和铣削方法。	使用该设置，可创建探测和一般运动工序、实体工具以及探测工具。

注释	您选择的 CAM会话配置和设置将保存在角色中。有关详细信息，请参见使用角色。
