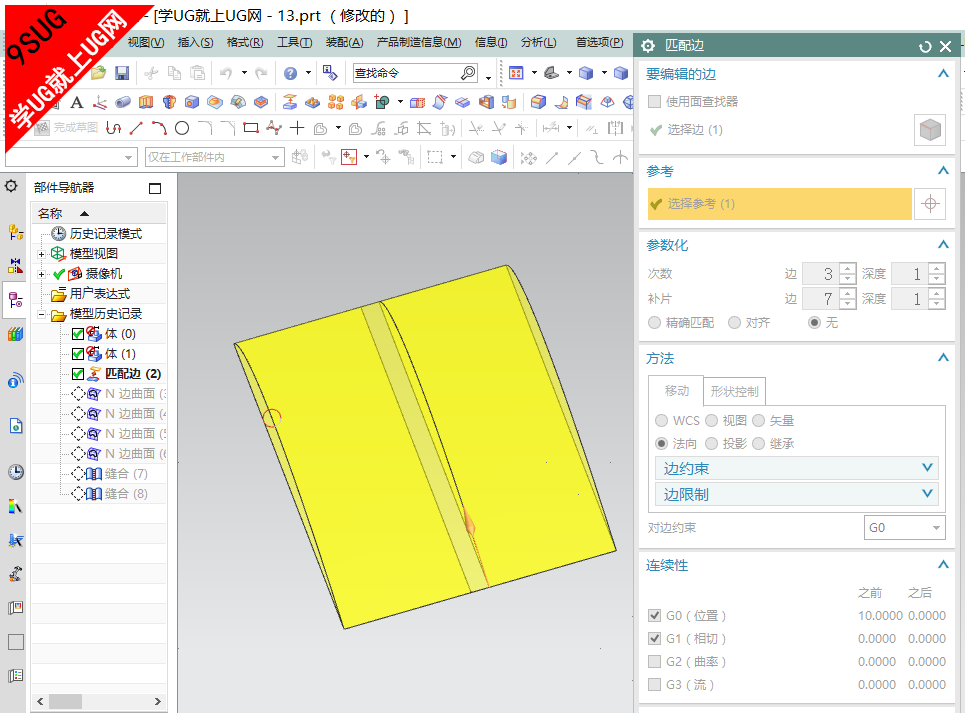

UGNX10.0自由曲面匹配边定义：将下曲面沿其边端到端地匹配到上曲面，简单地说就是修剪两个曲面的间隙，通过选中一张曲面上的这，然后把其匹配到另一张曲面上；

UG10.0自由曲面

使用面查找器
显示面查找器组来基于几何条件标识面。
选择边
选择面上的一条边以相对于一个或多个参考对象进行匹配。最靠近选择球中心的边被选定。


面查找器
基于几何条件选择其他面，即它们的几何体与选定面相比的情况。

结果
列出建议的面。
当您将光标移到列表中的选项上时，相应的面会在图形窗口中高亮显示。选择选项复选框来选择高亮显示的面。

注释
只有选中设置选项卡中的使用面查找器复选框时，“浏览”选项才可用。

设置
列出您可以用来选择相关面的几何条件。如果选择一个几何条件，则结果选项卡将列出选中的面。

使用面查找器（默认情况下已选中）
选择对称
选择偏置

参考
列出可以参考的坐标系（用于指定对称平面以及动态操控手柄的初始方位）。
绝对 - 工作部件
绝对 - 显示部件
WCS - 工作部件
WCS - 显示部件
新 CSYS
注释
如果选择新 CSYS，则指定 CSYS 选项可用。

参考

选择参考
选择一条或多条曲面边、曲线或面作为参考对象。当曲面边或曲线位于“要编辑的边”选择球范围内时，软件会自动选择它们。
默认的参考对象是边。
参考对象所在的面自动用于相切 (G1) 约束、曲率 (G2) 约束或曲率流 (G3) 约束。
如果选定一个面或一个面壁，则“要编辑的边”首先投影到参考面上最近点，相同的面用于 G1、G2 或 G3 约束。
如果选择了一条曲线作为参考对象，则 G1 约束就定义了。可以使用形状控制-相切方向选项指定 G1 约束的备选矢量。
如果选择平的曲线作为参考对象，则被编辑的曲面可以匹配位置 (G0) 和相切 (G1)。相切采用曲线平面的法向。
如果选择曲面上的曲线特征作为目标对象，则软件将目标对象所在的面用于相切 (G1) 或曲率 (G2) 约束。

UG10.0曲面设计教程

参数化
控制沿曲面边和深度方向的次数或补片数。初始次数和补片数值不更改。
每次更改次数或补片数值时，连续性组中的之前和之后偏差会相应更新。

次数
控制边方向和深度方向的次数。
提高次数使得匹配曲面更具柔度。
降低次数会更改匹配曲面的总体形状，并会限制匹配的有效性。
允许的最大次数是 24。

补片数
控制边和深度方向的补片数。
曲面中至少要有 1 个补片。
补片数越大，柔度和局部控制度越高。
精确匹配、对齐和无
精确匹配
参考对象是曲面边或曲线时可用
对于“要编辑的边”曲面，沿匹配边精确匹配参考曲面的次数和补片数。

对齐
使“要编辑的边”曲面采用参考曲面的参数设置，但不会增加沿匹配边的次数或补片数。

无
“要编辑的边”曲面的次数和补片数均不更改。
为避免出现多个目标对象的 CO 补片状况，生成的曲面不可与原曲面完全一致。
