UGNX10.0使曲面变形定义：使用使曲面变形命令可使用拉长、折弯、歪斜、扭转和移位操作动态修改曲面。通过使用曲面变形命令，可以对一组曲面动态地拖动以来改变其形状，从而形成一个新的变形曲面；

曲面变形

使曲面变形选项

选项	描述
名称	键入您要变形的片体的名称。
编辑原片体	使原片体变形。 如果选定的片体是参数化的，则软件显示一条警告，告知曲面变形将使其取消参数设置。
编辑副本	使片体的一个副本变形。 复制的片体未与原片体关联，但它具有原片体的栅格数。
中心点控件	可设置使选定片体变形的方向。 可使用这些控件以及在曲面上显示的竖直和水平参考方向箭头： 水平 沿着整个曲面应用成型，但水平箭头定义的方向除外。 竖直 沿着整个曲面应用成型，但竖直箭头定义的方向除外。 V 低 成型开始于曲面边并沿着曲面边，在竖直箭头方向的反向。成型限于沿箭头的竖直-低（正）向。 V 高 成型开始于曲面边并沿着曲面边，在竖直箭头方向的正向。成型限于沿箭头的竖直-高（正）向。 V 中 成型产生于沿曲面的中间区域，在与竖直箭头方向相反的两条边之间。
切换 H 和 V	在水平模式和竖直模式间切换中心点控件并重设滑块设置。 在单击切换 H 和 V 时，有些中心点控件选项会更改。 H 低 成型开始于曲面边并沿着曲面边，在水平箭头方向的反向。成型限于沿箭头的竖直-低（正）向。 H 高 成型开始于曲面边并沿着曲面边，在水平箭头方向的正向。成型限于沿箭头的竖直-高（正）向。 H 中 成型产生于沿曲面的中间区域，在与水平箭头方向相反的两条边之间。
拉长	拉长曲面以使其变形。 在选择 V 中作为中心点控件时不可用。 滑块的范围为 0 到 100，50（默认值）在中间位置，表示未变形。 设置为零时曲面变形后的大小为原来的一半，设置为 100 时，其变形后的大小约为原来的两倍。
折弯	折弯曲面以使其变形。 滑块的范围为 0 到 100，50（默认值）在中间位置，表示未变形。
歪斜	对曲面应用歪斜以使其变形。 对曲面进行歪斜变形，将使其栅格线既不平行也不垂直于前导边。 要使歪斜产生任何明显效果，可能需要首先对曲面应用另一种变形（例如，折弯、扭转或移位）。 滑块的范围为 0 到 100，50（默认值）在中间位置，表示未变形。
扭转	仅当选择 V 低或 V 高中心点控件时才可用。 扭转曲面以使其变形。 滑块的范围为 0 到 100，50（默认值）在中间位置，表示未变形。
移位	仅当选择 V 低或 V 高中心点控件时才可用。 对曲面移位以使其变形。 滑块的范围为 0 到 100，50（默认值）在中间位置，表示未变形。
截面分析	打开截面分析对话框，可动态地分析指定截面上的曲率。 使用截面分析可设置截面分析平面横截面的显示，或设置要变形曲面的曲率梳。
偏差度量	打开偏差检查对话框，可动态地生成图形和数字两种形式的偏差数据。 使用偏差检查命令可为要变形的曲面创建偏差度量。

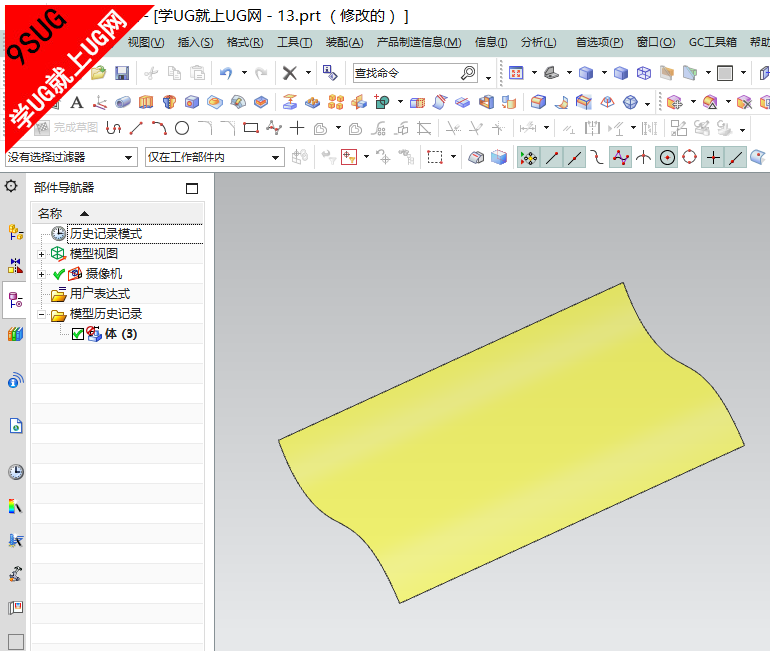

NX曲面变形案例：

UG曲面变形
