UG10.0齿轮与齿轮副由两个齿轮构件组成，它是在两个齿轮构件各自都设定为旋转副的基础上，定义两个构件的啮合关系并按一定的转速比进行旋转运动；

UG运动仿真图纸

NX动动仿真：
1、在UG10.0建模下，先构建如图所示的两个齿轮零件；（关于齿轮设计时的参数，可以参考一些机械制图方面的书籍）

NX齿轮运动仿真图纸

2、从NX建模的启始位置进入到NX运动仿真模块，然后新建一个新的仿真动动零件；

UG练习图纸

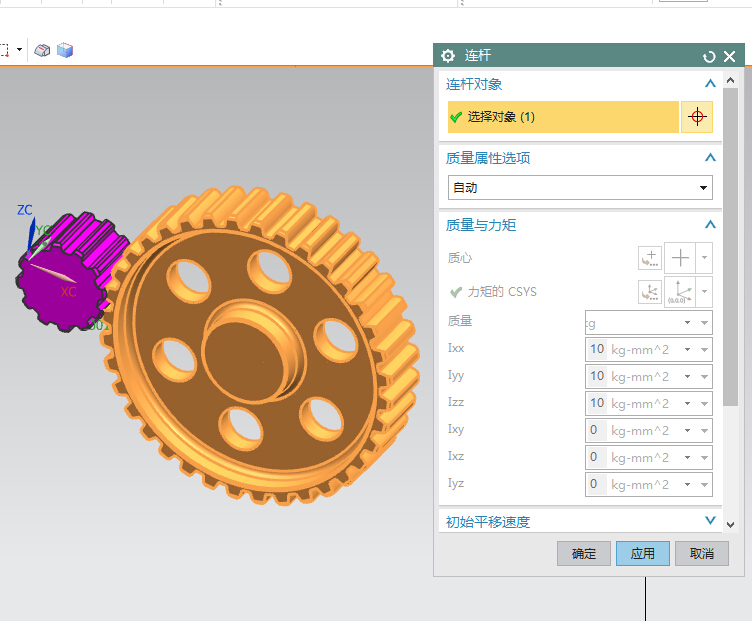

3、创建连杆，依次选中步骤1绘制的齿轮，创建连杆1与连杆2；

UG11.0

4、增加运动副，由于齿轮是旋转运动，固要创建两个旋转副；

UG11.0下载

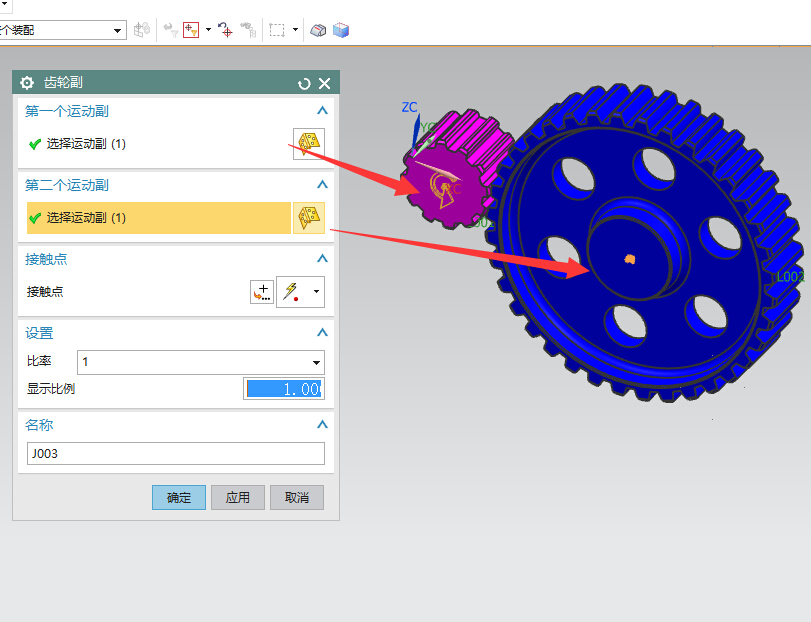

5、在NX10.0运动仿真下，齿轮输入特殊机构的仿真运动，需要在两个旋转副的基础上，再为其增加齿轮副；

UG11.0教程

6、在齿轮运动仿真的参数设置完成后，通过求解计算，其得到的齿轮仿真运动如图1所示，在创建UG10.0仿真运动时，在第一个旋转副中要增加驱动。
