通过对使用UGNX10.0绘制的风扇叶增加标量扭矩力后,就可以模拟到风叶在运动中的模拟动画;通过作图,可以以图表的方式查看到风叶的速度由低及高,在本节的UGNX10.0运动仿真教程中,我们学习的新指令是:标量扭矩、作图;

UG运动仿真作图

UG运动仿真作图

NX运动仿真:

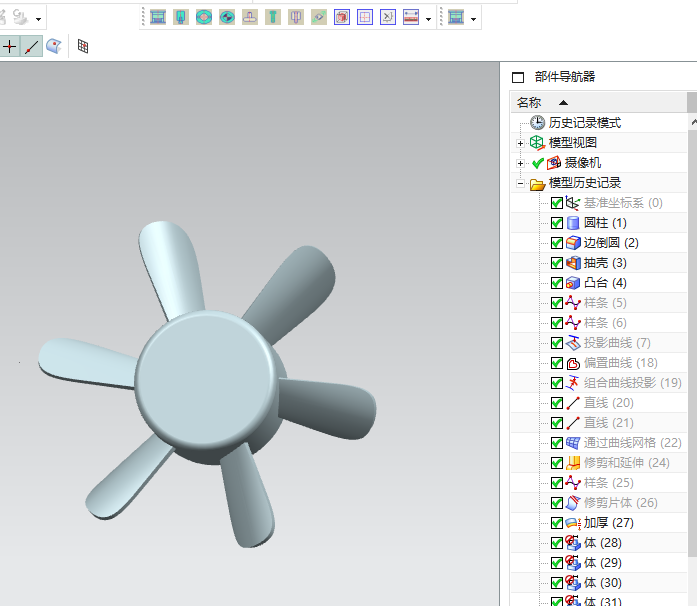

1、风扇叶的作图过程比较简单,其大致的思路为在一个圆柱上面阵列几何体,再通过修剪得出圆角的风叶;

UG建模图纸

UG建模图纸

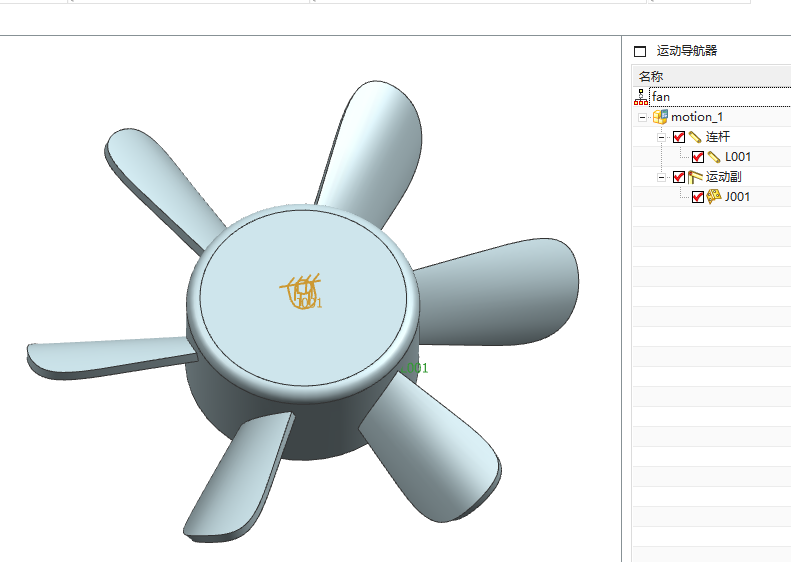

2、从NX建模切换到UG运动仿真,新建一个连杆和一个旋转副;

UGNX11.0运动仿真

UGNX11.0运动仿真

3、增添标量扭矩,选 中旋转副,然后设置其比率,点完成;

标量扭矩

标量扭矩

4、通过解算求解、动画播放,得到的使用标量扭矩创建的风叶转动运动仿真模具动画如下图;

风扇运动仿真教程

风扇运动仿真教程

5、如想查看风扇转速的速度比值,可以通过动画下方的作图来绘制其运动图表;

运动仿真作图

运动仿真作图

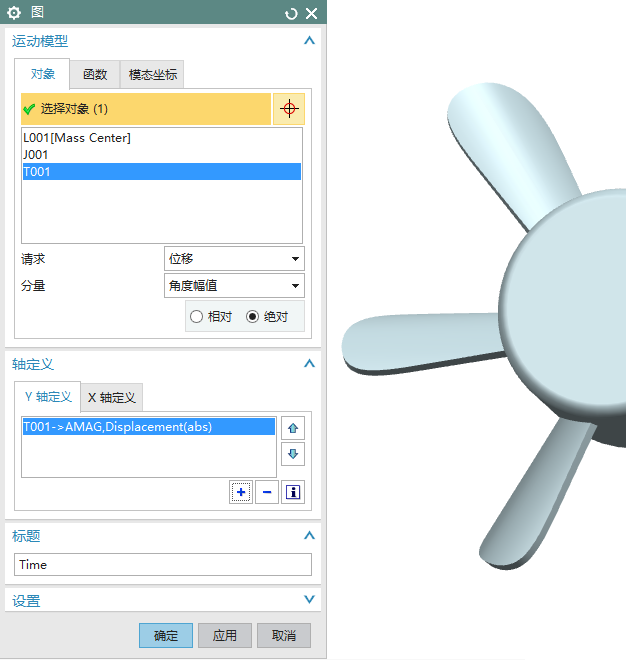

6、进入作图后,选择连杆,在分量上设置角度幅值,点“+”后确定(如图1),UGNX10.0会绘制出风扇叶由初始的速度到高速转动的一个图表说明书。(图2)

UG10.0运动仿真教程

UG10.0运动仿真教程
