UG10.0绘制的三角加强筋可以阵列么？答案是：可以的！不过在用NX10.0对三角形加强筋进行阵列的时候需要注意：不可以使用阵列特征对加强筋进行阵列，但可以用阵列几何体对三角加强筋进行阵列，具体操作步骤如下：

1、打开要绘制的加强筋零件，在UG10.0软件下，其加强筋的位置在设置特征下；如图

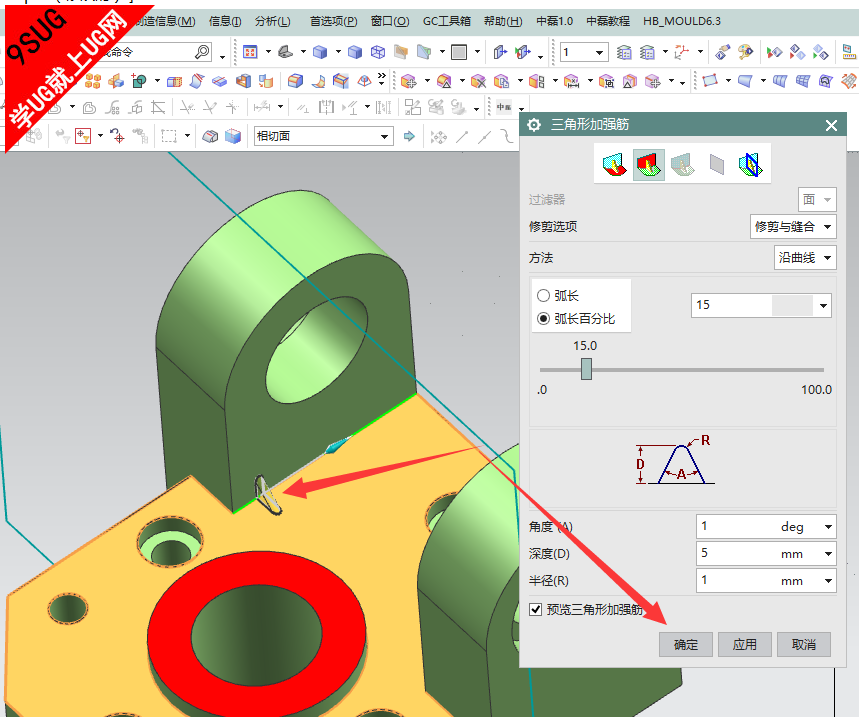

2、根据实际需要，对加强筋的参数进行设置；（一般情况下，加强筋的角度为1度，UG软件默认的为45度，加强筋的位置则根据弧长来决定）；如图
3、绘制完成后的加强筋会在UG的导航栏中显示；如图

4、如使用UG10.0阵列特征三角加强筋进行阵列，其会提示如下的错误；如图

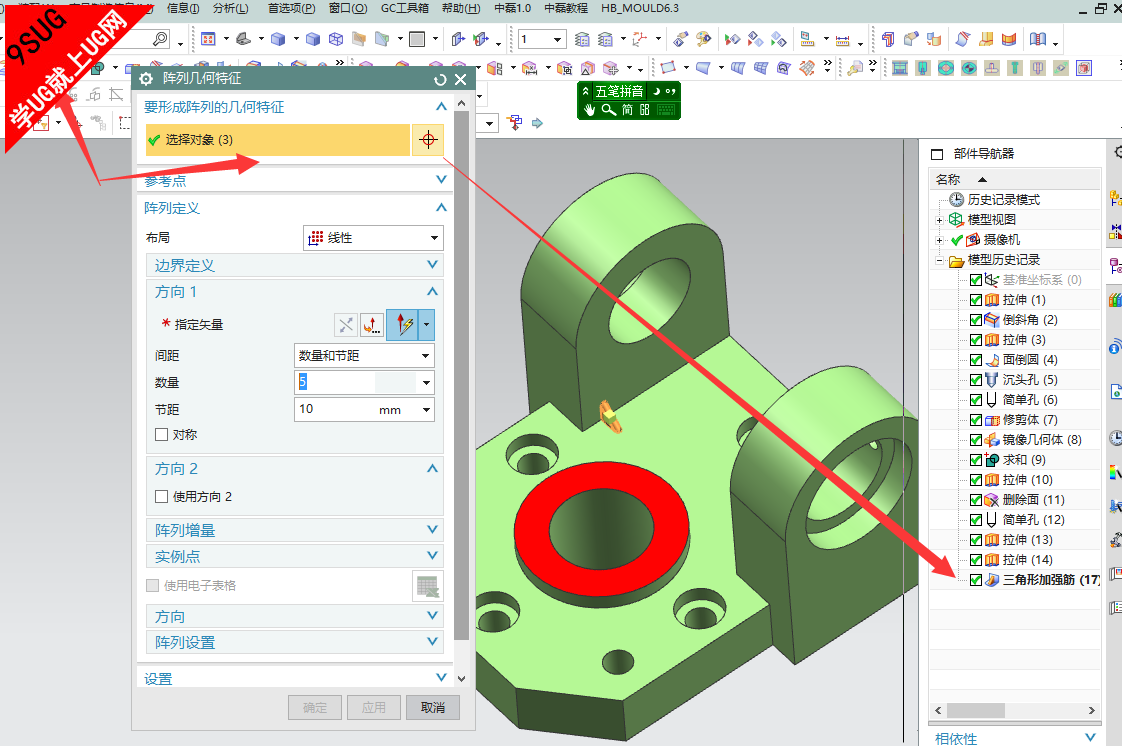

5、在NX软件中，加强筋属于一个几何体，需要使用几何体进行阵列，进入NX10.0阵列几何体后，不能直接在绘图窗口中进行选择（直接选择会选中绘图窗口中的所有图形）需要在UG导航器中点三角加强筋；如图

6、选择阵列几何体的方向，如方向不对，可调节方向箭头；如图

7、通过预览，在确定阵列的三角加强筋正确后点确定；如图

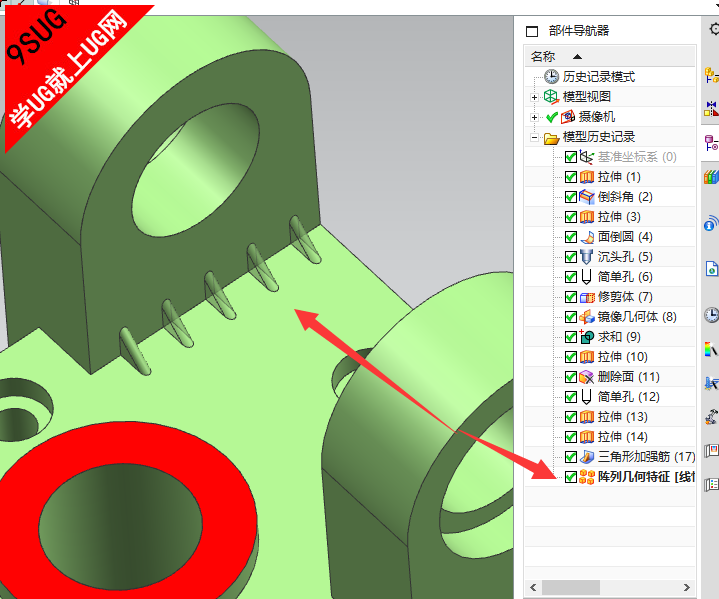

8、执行完UG10.0阵列几何体后，其零件上显示的阵列结果及绘图导航栏的提示如下图；
