UG阵列教程之圆形阵列的步骤及案例

       UG阵列教程之圆形阵列是UG阵列中的一种，在上节中讲述了UG线性阵列，其中线性阵列中的节距是指的两相邻特征的中心位置，而在本节中的UG圆形阵列，其节距是指两相邻特征的夹角。跨距是指首端与末端两特征的的夹角。下面通过实例为其做出说明:

其中旋转轴指的是特征绕其旋转的方向轴。点指的是绕其旋转的中心点。

列如，这是孔的原始位置，现在想让它在其表面有10个这样的孔均匀排布，只需要设置好其旋转轴，旋转中心，设置其数量就可以了。得出的图如下所示：

1.数量和节距

2.数量和跨距

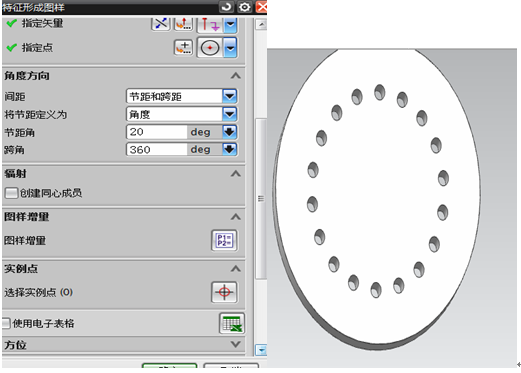

3.节距与跨距

4.列表
