机壳可变半径倒圆角教程
知识要点:拉伸面、两组面倒角、两面变半径倒角。
新建图层
  • 在图层管理器中新建三个图层,名称分别为TopFrontSurface层;
绘制曲线
  • 1) 设定Top层为当前绘图层,在俯视绘图XOY面,Z=0和和Z=15平面内绘制线架曲线,如图10-1-3(a)所示;
  • 2) 设定Front层为当前绘图层,在前视绘图XOZ面,Y=0平面内绘制线架曲线,如图10-1-3 (b)所示:
  • 3) 在轴侧视图XYZ下观察绘制好的线架曲线,如图10-1-3(c)所示。
10-1-3 分别在俯视绘图面和前视绘图面内绘值模型线架曲线

构造曲面
  • 1) 设定Surface层为当前绘图层,拉伸面生成模型侧面:选择俯视绘图面Z=0深度处曲线,将其沿Z轴正向拉伸45mm,倾斜角度为5,拉伸结果如图10-1-4所示;
  • 2) 拉伸曲面生成模型顶面:选择前视绘图面内圆弧曲线,将其沿双向拉伸,拉伸距离为45mm,拉伸结果如图10-1-5所示;
  • 3) 面面裁剪:顶面与所有侧面进行面面裁剪,结果如图10-1-6所示;

  • 4) 两组面倒角:顶面与模型右侧三个侧面之间进行面组倒角,倒角半径为R=8;如图10-1-7所示;
10-1-7  顶面与右侧三个侧面之间倒圆角

  • 5) 两组面倒角:顶面与模型左侧三个侧面之间进行面组倒角,倒角半径为R=12;如图10-1-8所示;
10-1-8 顶面与左侧三个侧面之间倒圆角

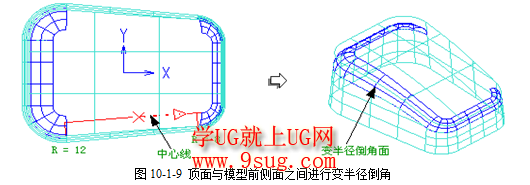

  • 6) 两面变半径倒角:顶面与模型前侧面之间进行变半径倒角file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps7124.tmp.png,在中心线的两端点处分别设半径为128,如图10-1-9所示:
10-1-9 顶面与模型前侧面之间进行变半径倒角

  • 7) 两面变半径倒角:顶面与模型后侧面之间进行变半径倒角,在中心线的两端点处分别设半径为128,如图10-1-10所示:
10-1-10 顶面与模型后侧面之间的变半径倒角

  • 8) 线面裁剪:用顶面上的倒角面的边界线将顶面进行裁剪,裁剪类型为投影裁剪;如图10-1-11所示;
10-1-11用顶面上的倒角面的边界线将顶面进行裁剪

  • 9) 拉伸曲面:选择俯视绘图平面深度为15处的圆,沿Z轴正向拉伸距离为30,角度为-5,加下盖;如图10-1-12所示;
  • 10) 面面裁剪:拉伸面与顶面进行面面裁剪后形成孔内壁曲面,如图10-1-13所示:
10-1-13 拉伸面与顶面进行面面裁剪形成孔内壁曲面

  • 11) 两面倒角:顶面与孔内壁曲面两面进行倒角,倒角半径R= 3,如图10-1-14所示;
  • 12) 制作过程完毕,完成后的曲面模型可参考范例文件“机壳.jdp”。
10-1-14 顶面与孔内壁曲面两面倒角

可变半径倒圆角要点说明
本例重点说明两面变半径倒角的应用。变半径倒角的用途主要有两个:
  • n 在两个面之间的不同位置处设定不同的圆角半径来实现特定的形状;
  • n 通过在倒角的两端点处设定不同的半径值来将其两端的倒圆角曲面光滑连接起来;
下面再通过两个例子来说明曲面变半径倒角的应用,大家可以更好的体会体会:
  • (1)利用面组倒角和两面变半径倒圆角制作香皂:图10-1-15为香皂的渲染图及其中部截面线尺寸图,曲面模型可参考“香皂.jdp”文件;图10-1-16—图10-1-22 为其制作步骤的简单说明:
图10-1-16  拉伸曲面(拉伸高度为13,双向拉伸, 加上下盖)
图10-1-17  顶面与前后六个侧面进行两组面倒角(R = 8)
  • 如何在中心线的中点处设定倒角半径为R13呢?只需在移动红色箭头的时候,将鼠标捕捉到这两个曲面的邻接边的中点,点击鼠标左键,在此时箭头位置处设置半径为13
图9-21 用顶面上倒角面的边界线对顶面进行曲面上线裁剪  图9-22同样进行底面与侧面倒角

  • (2)试使用面组倒角和两面变半径倒角制作如图10-1-23所示曲面模型中的一系列圆角:
图10-1-23 变半径倒角
原始曲面的构造和倒圆角的步骤如下:

¨ 前视绘图XOZY=0深度处绘制圆弧:圆心(0,0),半径R=36.5,角度(0~180)
¨ 俯视绘图XOYZ=0深度处绘制矩形,两角点为(0,-31.75)(60.55,31.75);矩形右边曲线与上边曲线和下边曲线倒圆角R=25.4,然后对这六条曲线进行组合;
¨ 绘制出的线架图如图10-1-24所示:
¨ 拉伸曲面:选择前视绘图面圆弧曲线,拉伸距离为80,双向拉伸;
¨ 拉伸曲面:选择俯视绘图面组合曲线,拉伸距例为31.75,倾斜角度为3,加上盖;绘制出的曲面如图10-1-25所示:
¨ 利用面组倒角和两面变半径倒角进行曲面之间的圆角过渡;注意倒角的顺序,如图10-1-26——图10-1-29所示:
¨ 利用半圆柱面上的倒角面的边界线对该圆柱面进行裁剪,然后删除掉一些不需要的曲面即可。
图10-1-25 倒角前的原始曲面

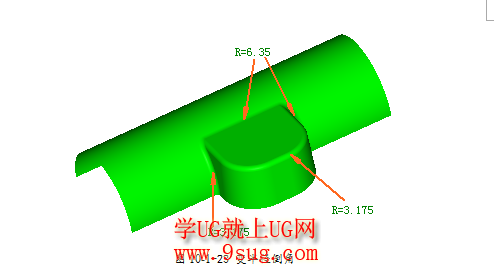

图10-1-29 两面变半径倒角(选择图中所示两个面进行倒角,在中心线的两端设半径分别为3.175和6.35)
