CAD2015椭圆与椭圆弧的使用方法

使用cad2015椭圆的步骤

• 椭圆由定义其长度和宽度的两条轴决定。


绘制cad2015等轴测圆

• 如果在等轴测平面上作图模拟三维空间，可以使用椭圆表示从倾斜角度观察的等轴测圆。


• 依次单击“工具”菜单 “草图设置”。


• 在“草图设置”对话框的“捕捉和栅格”选项卡的“捕捉类型和样式”下，单击“等轴测捕捉”。单击“确定”。


• 依次单击“常用”选项卡 “绘图”面板 “椭圆”下拉菜单 “轴，端点”。


• 输入 i（等轴测圆）。


• 指定圆的圆心。


• 指定圆的半径或直径。


使用cad2015端点和距离绘制真正的椭圆

• 依次单击“常用”选项卡 “绘图”面板 “椭圆”下拉菜单 “轴，端点”。

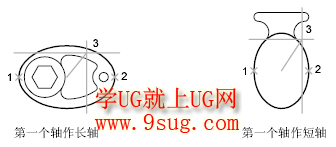

• 指定第一条轴的第一个端点 (1)。


• 指定第一条轴的第二个端点 (2)。


• 从中点拖离定点设备，然后单击以指定第二条轴二分之一长度的距离 (3)。


使cad2015用起点和端点角度绘制椭圆弧

• 依次单击“常用”选项卡 “绘图”面板 “椭圆”下拉菜单 “椭圆弧” 。




• 指定第一条轴的端点（1 和 2）。


• 指定距离以定义第二条轴的半长 (3)。


• 指定起点角度 (4)。


• 指定端点角度 (5)。


• 椭圆弧从起点到端点按逆时针方向绘制。


CAD2015椭圆知识：

• 当绘制椭圆时，其造型由定义其长度和宽度的两个轴决定：主（长）轴和次（短）轴。

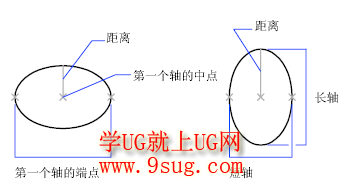

• 下图显示了通过指定轴和距离创建的两个不同的椭圆。第三点仅指定距离，不必指明轴端点。


• 如果在等轴测平面上作图模拟三维空间，可以使用椭圆表示从倾斜角度观察的等轴测圆。
